Varför utvecklar 3D-skrivare V-hjul platta fläckar

3D-skrivare V hjul är små komponenter, men de har ett direkt samband med hur en skrivarvagn färdas längs sitt styrsystem. När ett hjul utvecklar en platt sektion, kan vagnen inte längre röra sig med samma rullmönster under hela sin färd. Resultatet kan vara en märkbar bula, upprepat motstånd, vibrationer eller en oregelbunden rörelse som blir lättare att märka under utskrift.

En platt fläck uppträder vanligtvis inte utan anledning. Det kan vara relaterat till hur hårt hjulet kommer i kontakt med skenan, hur länge skrivaren står kvar i ett läge, skicket på löpytan, hjulmaterialet, lagerstödet eller hur vagnen har monterats.

För användare och utrustningstillverkare är det mer användbart att förstå vad som händer mellan hjulet och skenan än att bara behandla ett skadat hjul som en ersättningsdel.

Vad betyder egentligen en platt fläck?

Ett V-hjul har normalt en kontinuerligt krökt ytteryta som följer profilen på dess styrskena. När vagnen rör sig roterar hjulet och överför kontaktpunkten runt dess omkrets.

En platt fläck förändrar det förhållandet.

Istället för att upprätthålla en rundad kontaktyta, blir en del av hjulet något hoptryckt eller deformerad. När den sektionen når skenan kanske hjulet inte rullar på exakt samma sätt som det gör under resten av dess rotation.

Förändringen kan vara tillräckligt liten för att undvika en snabb visuell inspektion. I vissa fall blir problemet lättare att upptäcka genom att långsamt flytta vagnen för hand.

Varför blir hjulet platt?

Det finns flera möjliga orsaker, och de kan uppstå tillsammans.

Detta är anledningen till att helt enkelt installation av ett nytt hjul kanske inte löser den underliggande situationen om samma mekaniska tillstånd kvarstår.

Förbindelsen mellan hjultryck och platta fläckar

Ett av de enklaste sätten att förstå platta fläckar är att tänka på kontakttryck.

Ett V-hjul behöver tillräckligt med kontakt med skenan för att hålla vagnen stabil. Samtidigt kan för högt tryck orsaka onödig belastning på hjulet.

Om justeringen är för snäv kan hjulet tryckas stadigt mot skenan även när vagnen inte rör sig. Det yttre materialet utsätts sedan för kontinuerlig kompression.

För ett hjul tillverkat av en teknisk polymer kan långvarig kompression gradvis ändra formen på kontaktytan.

Skrivaren behöver inte vara igång

Detta är en viktig detalj.

Ett hjul kan utveckla ett plant område medan skrivaren sitter stilla.

Om en vagn står kvar i ett läge under en längre period, stannar samma del av hjulet mot skenan. Effekten blir mer relevant när kontaktkraften är högre än nödvändigt.

När maskinen börjar röra sig igen, passerar den deformerade delen genom kontaktpunkten upprepade gånger.

Detta kan skapa den välbekanta känslan av en liten bula eller hack under manuell rörelse.

Varför är parkeringspositionen viktig?

Tänk på en skrivare som förblir oanvänd under en längre period.

Vagnen stannar nära ett område av ramen, och hjulen förblir i samma rotationsläge. Ingenting verkar hända eftersom maskinen är avstängd.

Mekaniskt är det dock fortfarande hjulen som stödjer vagnen.

Om kontakttrycket är för högt koncentreras den stationära belastningen till samma del av varje hjul. Med tiden kan det bidra till lokal deformation.

Detta betyder inte att alla parkerade skrivare kommer att utveckla platta fläckar. Hjulkonstruktion, material, kontaktkraft, temperatur, maskininriktning och lagringsförhållanden påverkar alla resultatet.

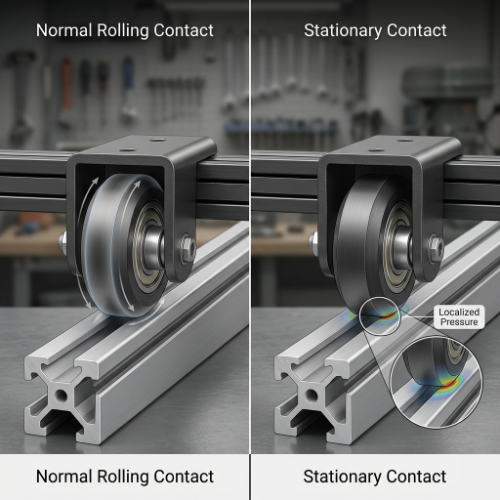

Rörelse ändrar kontaktpunkten

Under normal drift roterar hjulet och olika delar av dess omkrets möter skenan.

Det sprider kontakten runt hjulet.

När skrivaren förblir stationär sker ingen sådan omfördelning. En liten sektion förblir under belastning.

Detta är en anledning till att en skrivare som känns smidig när den används regelbundet kan få ett märkbart hack efter att ha stått oanvänd under en lång period.

Kan felaktig justering vara den verkliga orsaken?

Ja.

Hjulet ska hålla lämplig kontakt med styrytan utan att skapa onödigt motstånd.

Om justeringen är för lös kan vagnen ha oönskat spel. Om det är för hårt kan hjulet utsättas för för stort tryck och vagnen kan kräva mer kraft för att röra sig.

Inget av villkoren är önskvärt.

En enkel mekanisk kontroll

Med skrivaren avstängd på ett säkert sätt och den relevanta axeln fri att röra sig, kan vagnen vanligtvis flyttas långsamt för hand.

Var uppmärksam på om:

• Rörelsen känns konsekvent över skenan.
• En upprepad stöt visas med jämna mellanrum.
• Vagnen blir märkbart tätare vid ett tillfälle.
• Ett hjul verkar tveka under rotation.
• Vagnen gungar när ett lätt tryck appliceras.

Den exakta inspektionsproceduren beror på skrivarens design, så tillverkarens monteringsanvisningar bör följas när du gör justeringar.

Vilken roll spelar V Groove?

Formen på ett V-hjul är designat för att fungera med en kompatibel V-formad löpyta.

Den vinklade kontakten hjälper till att begränsa vagnen samtidigt som hjulet rullar längs profilen.

Den geometrin gör också att tillståndet på båda ytorna spelar roll.

Om hjulprofilen ändras förändras även dess förhållande till skenan. En plan sektion, avhuggen kant, slitet spår eller ojämn yta kan påverka hur vagnen färdas.

En liten förändring kan upprepas

Det är här platta fläckar blir intressanta ur ett rörelseperspektiv.

Anta att ett hjul har en tillplattad yta.

Varje gång hjulet roterar till det läget återgår samma oregelbundenhet till kontaktpunkten. Om vagnen fortsätter att röra sig kan effekten uppträda upprepade gånger.

Det upprepade mekaniska mönstret kan ibland vara mer märkbart än en allmän minskning av jämnheten.

Kan skräp bidra till hjuldeformation?

En 3D-skrivares löpyta kan samla upp damm, filamentpartiklar, verkstadsskräp och andra små föroreningar.

En ren kontaktyta gör att hjulet och skenan samverkar som avsett.

När skräp fastnar mellan dem kan kontaktförhållandena ändras. En hård partikel kan skapa en lokal tryckpunkt, medan fint material kan bli inbäddat i hjulytan.

Detta skapar inte automatiskt en platt fläck, men kontaminering kan bidra till ojämn kontakt och accelererade ytförändringar.

Kontrollera skenan innan du skyller på hjulet

Ett skadat hjul är lätt att byta ut, så det kan vara frestande att fokusera på hjulet direkt.

Men skenan förtjänar också uppmärksamhet.

Leta efter:

• Synligt skräp inuti spåret.
• Märken längs löpytan.
• Ovanlig kontaminering.
• Skador runt kontaktytan.
• Sektioner där vagnen beter sig annorlunda.

Ett utbyteshjul installerat mot en förorenad eller skadad löpyta kan utveckla liknande symtom igen.

Påverkar hjulmaterialet bildandet av platt fläck?

Materialval har en roll i hur ett hjul reagerar på långvarig kontakt.

Många stationära 3D-skrivare använder tekniska polymerhjul eftersom de ger en användbar kombination av mekanisk styrka, lågfriktionsegenskaper och kompatibilitet med aluminiumextruderingssystem.

Olika polymerer svarar inte identiskt på tryck, temperatur, fukt eller långvarig belastning.

Metallhjul beter sig annorlunda än polymerhjul, medan andra konstruerade material kan ge sin egen kombination av styvhet och kontaktegenskaper.

Det viktiga är att material inte kan utvärderas separat från hela guidesystemet.

För ersättningskomponenter är det vanligtvis mer praktiskt att matcha hjulkonstruktionen med det ursprungliga mekaniska systemet än att välja ett material baserat på enbart utseende.

Hur är det med lagret inuti hjulet?

Det yttre hjulet får mest uppmärksamhet, men det finns en annan komponent inuti det.

Lagret stödjer rotation runt axeln. Om lagret inte roterar mjukt kan hjulet uppleva oregelbundna rörelser även när dess yttre yta ser normal ut.

Ett lagerproblem och en platt fläck kan ge något liknande förnimmelser vid manuell rörelse.

Till exempel kan ett grovt lager skapa upprepat motstånd när hjulet roterar. Ett skadat hjul kan skapa en liknande upprepad känsla när den deformerade sektionen når skenan.

Titta på hjulet och lagret tillsammans

När man undersöker ovanliga rörelser är det vettigt att överväga båda delarna.

En användbar inspektion kan inkludera:

1. Kontrollera den yttre hjulytan.
2. Letar efter en synlig tillplattad sektion.
3. Rotera hjulet långsamt.
4. Kontrollerar om det finns ovanlig grovhet.
5. Inspektera axeln och monteringsposition.
6. Tittar på rälskontaktytan.

Detta ger en mer komplett bild än att enbart inspektera hjulet.

Hur kan platta fläckar påverka utskrifter?

Effekten beror på hur allvarlig deformationen är och var det drabbade hjulet sitter.

En liten förändring kan knappt märkas vid vanlig rörelse. En större oregelbundenhet kan introducera periodiska förändringar i vagnens rörelse.

Möjliga tecken inkluderar:

• Upprepade ytmönster.
• Ojämn rörelse längs en axel.
• En märkbar bula vid manuell rörelse.
• Vagnens vibration.
• Förändringar i det första lagrets konsistens.
• Ytterligare buller under resan.

Dessa symtom bevisar inte att ett hjul har en platt fläck. Bälten, raminriktning, lager, monteringsdetaljer, extruderingstillstånd och andra delar av rörelsesystemet kan ge liknande resultat.

Det är därför det är användbart att kontrollera det mekaniska systemet som helhet.

Varför är inte alltid svaret att dra åt hjulet

När en vagn känns lös kan det verka som en självklar lösning att dra åt justeringen.

Men mer tryck betyder inte automatiskt bättre rörelse.

Om hjulet redan har en skadad eller ojämn yta kan ökat kontakttryck göra ojämnheten mer märkbar. Det kan också öka motståndet och belasta hjulet ytterligare.

Ett bättre tillvägagångssätt är att anpassa systemet efter skrivarens design och kontrollera om vagnen rör sig konsekvent utan oönskat spel.

Det finns en skillnad mellan fast och överbelastad

Hjulet måste förbli i kontakt med skenan.

Den behöver inte komprimeras i onödan.

Denna distinktion är särskilt viktig med polymerhjul eftersom deras svar på långtidstryck skiljer sig från styva metallkomponenter.

Kan en platt fläck försvinna av sig själv?

Ibland märker användare att ett hjul känns bättre efter att skrivaren har flyttats upprepade gånger.

Detta kan hända på grund av att hjulet inte längre vilar i exakt samma position, eller för att en mindre deformation blir mindre märkbar under kontinuerlig rotation.

Det betyder dock inte att varje platt fläck korrigerar sig själv.

Om hjulet har permanent deformation, materialskador eller en tydligt förändrad profil, kan fortsatt användning helt enkelt behålla oregelbundenhet i systemet.

Ett synligt skadat hjul bör därför utvärderas snarare än att anta att ytterligare tryck återställer sin ursprungliga form.

När ska ett V-hjul bytas ut?

Byte blir värt att överväga när hjulet har ett synligt skadat område eller när dess tillstånd tydligt påverkar vagnens rörelse.

Några tecken förtjänar uppmärksamhet:

Synlig ytdeformation

En tillplattad sektion, flisad kant eller väsentligt förändrad spårprofil indikerar att kontaktytan inte längre är i avsett skick.

Upprepade rörelseskåror

Om vagnen upprepade gånger fångar eller stöter med ett visst intervall, inspektera hjulets rotation och löpyta.

Ihållande vagninstabilitet

Om vagnen inte kan justeras för att bibehålla en stabil rörelse utan överdrivet motstånd, kan hjulenheten behöva ses närmare.

Ovanligt lagerbeteende

Ett grovt eller bullrigt lager kan påverka hjulrörelsen även när den yttre ytan verkar acceptabel.

Bytet bör baseras på komponentens faktiska skick och kraven för skrivarenheten.

Hur kan tillverkare minska risken under produktdesign?

För tillverkare som producerar 3D-skrivarenheter börjar förebyggandet av platt fläck innan skrivaren når användaren.

Val av hjul, vagnsgeometri, lagerarrangemang, justeringsmetod, rälskompatibilitet och förvaringsförhållanden spelar alla en roll.

En väl utformad enhet bör ge tillräcklig kontakt för att styra vagnen samtidigt som man undviker onödig kompression av hjulet.

Förvaring är en del av den mekaniska designen

Förvaringsinstruktioner kan också ha betydelse.

Om en skrivare förväntas förbli oanvänd under längre perioder, kan vagnens läge och hjullastningsförhållanden betraktas som en del av produktens hanteringsvägledning.

Detta är en liten detalj, men det kan hjälpa till att minska problem i samband med långvarig stationär kontakt.

Vad bör köpare titta på när de köper ersättnings-V-hjul?

För distributörer, reparationsföretag och skrivartillverkare bör ersättningsvalet gå längre än att matcha hjulets allmänna utseende.

Tänk på:

En ritning eller ett befintligt prov kan göra denna process mycket enklare, särskilt när hjulet är en del av en anpassad skrivarstruktur.

Ett litet hjul kan berätta mycket om rörelsesystemet

En platt fläck kan se ut som ett enkelt hjulproblem, men det kan avslöja något om det större mekaniska systemet.

Hjulet kan ha utsatts för för stort kontakttryck. Vagnen kan ha stått stilla en längre tid. Skenan kan behöva rengöras. Lagret kan bidra till oregelbunden rotation. Monteringen kan också behöva en inriktningskontroll.

Det är därför att byte av hjulet utan att förstå de omgivande förhållandena ibland kan leda till samma problem senare.

För tillverkare och användare av 3D-skrivare är den användbara metoden att titta på hjulet, lagret, skenan, vagnen och justeringen tillsammans. När kontaktförhållandet väl är förstått blir det lättare att avgöra om problemet kommer från själva hjulet eller från sättet som rörelsesystemet är monterat på.

3D Printer V-hjul kan utveckla plana fläckar när en del av hjulet förblir under koncentrerat tryck under en längre period, särskilt när kontaktkraft, lagringsposition, inriktning eller körförhållanden inte är lämpliga för monteringen. Materialbeteende, lagertillstånd, förorening och rälsgeometri kan också påverka hur problemet utvecklas.

Det viktiga är att en platt fläck inte bara är en kosmetisk förändring. Eftersom hjulet är en del av ett rörligt styrsystem kan en förändring i dess rundhet påverka hur vagnen färdas längs skenan.

För användare kan en långsam manuell rörelsekontroll ge en tidig indikation på oregelbunden rullning. För tillverkare kan noggrann uppmärksamhet på hjulmaterial, lagerkonstruktion, kontakttryck, rälskompatibilitet och vagndesign bidra till att skapa ett mer konsekvent rörelsesystem.

Ett V-hjul kan vara en liten del av en 3D-skrivare, men dess jobb är nära kopplat till hela vagnens rörelse. När hjulet förblir korrekt anpassat till skenan och den omgivande enheten är korrekt justerad, har rörelsesystemet en mer förutsägbar mekanisk grund.
