En styrrulle byts ofta ut för rutinunderhåll, och ibland spårar bandet eller vajern plötsligt annorlunda efteråt. Det skiftet går vanligtvis tillbaka till spårdesign. Det är en av de detaljerna som sällan får en andra blick förrän något börjar vingla, glida eller slitas ojämnt. När spårets faktiska funktion blir tydlig, slutar många av dessa linjeproblem att kännas som ett mysterium.
Varför Groove betyder mer än det ser ut
En styrrulls jobb låter enkelt: håll ett band, en kabel, kedja eller remsa i rörelse i en rak, kontrollerad bana. Spåret, vilket betyder kanalen som är skuren eller gjuten i valsens yta, är det som faktiskt utför styrningsarbetet. Att ändra spårprofilen ändrar hur stor kontaktyta valsen har med det rörliga materialet, hur tätt den håller materialet på plats och hur mycket friktion som byggs upp under drift.
Spåret fungerar mindre som en dekorativ detalj och mer som en styrmekanism. Ett spår som är för grunt kan låta ett bälte glida i sidled under belastning. En som är för tight kan greppa så hårt att den accelererar slitaget på både välten och själva bandet. Någonstans mellan dessa ytterligheter är vanligtvis där ett system fungerar smidigast, och den balanspunkten beror mycket på applikationen.
Lär känna de gemensamma groove-profilerna
Alla spår skärs inte på samma sätt, och varje form ger en annan uppsättning avvägningar.

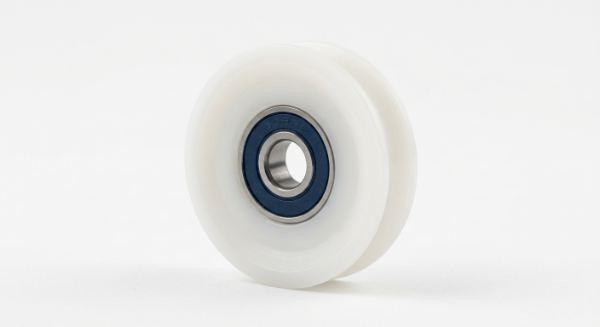

V-formade spår
V-spår är vanliga på rullar som används med runda remmar eller vajer. De vinklade sidorna centrerar bältet naturligt när det sätter sig i kanalen, vilket hjälper till att minska sidorörelser. Denna självcentrerande effekt är en anledning till att V-spår dyker upp så ofta i förpackningslinjer och lätt materialhanteringsutrustning.
U-formade och runda spår
Rundade eller U-formade kanaler tenderar att fördela kontakttrycket jämnare över bältet eller kabelytan jämfört med ett skarpt V-snitt. Detta kan vara skonsammare mot mjukare bältesmaterial, eftersom det är mindre koncentrerat tryck vid en enda kontaktpunkt. Stållinor och kabelstyrrullar använder ofta denna profil eftersom den vaggar kabeln utan att klämma den.
Plana eller spårlösa ytor
Vissa rullar hoppar över spåret helt och litar på en plan yta. Detta fungerar bra för breda band eller platta remsor där sidostyrning kommer från andra komponenter i systemet, såsom sidoflänsar eller separata spårrullar. Utan ett spår är rullen dock helt beroende av extern inriktning för att förhindra avdrift.
Multi-Groove och Steg Design
Utrustning som hanterar flera trådar samtidigt, såsom flertrådsmatningssystem, kan använda rullar med upprepade spår över hela bredden. Avstånd och konsistens mellan varje kanal blir viktigt här, eftersom ojämnt avstånd kan göra att en tråd löper under annan spänning än dess grannar.
Djup, bredd och balansen mellan grepp och frihet
Spårdjup och bredd samverkar, och att få rätt balans handlar egentligen om att matcha spåret med materialet som passerar genom det.
- Grunda spår möjliggör lättare lossning av bältet eller kabeln men ger mindre motstånd mot sidledsrörelser.
- Djupare spår hålla materialet säkrare, vilket hjälper till i höghastighets- eller vibrationskänsliga miljöer, men kan öka friktionen och värmeuppbyggnaden över tiden.
- Smala spår passa kablar med mindre diameter eller tunnare remmar, vilket minskar onödigt spel.
- Bredare spår rymmer tjockare material men kan tillåta mer vingling om passformen är för lös.
Ett spår som inte matchar bandets eller kabeldiametern, även med en liten marginal, visar sig ofta som ojämna slitagemönster långt innan det orsakar ett synligt driftsproblem. Det är en del av varför spårdimensionering måste bekräftas med en leverantör innan en beställning går in, snarare än efter installationsproblem.
Materialparning: Hur Groove Shape fungerar med Roller Compound
Spårgeometrin fungerar inte isolerat. Själva rullmaterialet, oavsett om det är en nylonblandning, polyuretan, gummibelagd eller en metallkärna med ett yttre plastskikt, samverkar med spårets form för att avgöra hur hela enheten fungerar under upprepade rörelser.
Ett mjukare material i kombination med ett djupt spår kan ibland deformeras något under ihållande tryck, vilket subtilt ändrar spårets ursprungliga profil under månaders användning. Ett hårdare material håller sin form längre men kan överföra mer vibrationer eller buller, särskilt i spår med skarpa inre vinklar. Tillverkare justerar ofta spårkanterna så att de är lätt rundade i stället för skarpa hörn specifikt för att minska spänningskoncentrationen i materialet vid den punkten.
Lastfördelning och de dolda stresspunkterna
Varje spår skapar en kontaktzon, och den zonen är där lasten överförs mellan rullen och vad den än styr. Ett dåligt matchat spår kan skapa vad som ibland kallas en nyppunkt, ett smalt område där trycket koncentreras istället för att spridas ut.
Med tiden bidrar pinch points till några återkommande problem:
| Groove skick | Gemensam effekt på prestanda |
|---|---|
| Spåret är för smalt för bältets bredd | Lokal tryckuppbyggnad, snabbare ytslitage |
| Spåret är för grunt för kabeldiametern | Minskad spårningsstabilitet, ökad drift |
| Skarpa invändiga spårvinklar | Högre spänningskoncentration, potentiell sprickbildning över tid |
| Spårdjupet är inkonsekvent över valsens bredd | Ojämn spänningsfördelning, eventuell skevning |
| Spårprofilen matchar inte bältets tvärsnitt | Överdriven friktion, förhöjd värme under drift |
Inget av dessa problem tenderar att dyka upp över en natt. De byggs gradvis, varför periodisk inspektion av spårets skick, inte bara rullagret eller axeln, förblir en användbar vana på underhållschecklistorna.
Matchande spårdesign till applikationen
Olika industrier lutar åt olika spårprofiler helt enkelt för att deras material och driftsförhållanden varierar så mycket. Här är en allmän uppfattning om hur det ser ut:
| Applikationstyp | Typisk Groove Preference | Resonemang |
|---|---|---|
| Vajer och kabelhantering | U-formad eller rund skåra | Vaggor runda tvärsnitt utan att klämma |
| Förpackningar och transportband | V-spår eller platt med sidostyrningar | Självcentrerande eller extern uppriktningsstöd |
| Skjutdörr och grindsystem | Grunt V-spår | Jämn sidorörelse med låg friktion |
| Flertrådig trådmatning | Flerspår, jämnt fördelade | Håller enskilda trådar åtskilda och inriktade |
| Textil- och fiberbearbetning | Rundade spår, mjukare materialparning | Minskar ytnötning på ömtåliga trådar |
Vardagskläder och hur groove-formen snabbar upp eller saktar ner
Spårslitage är oundvikligt under en välts livslängd, men dess hastighet och mönster avslöjar ofta om det ursprungliga spårvalet passar applikationen.
Några tecken som är värda att titta på under rutinkontroller:
- Ojämnt spårdjup över vältens bredd, vilket ofta pekar på felinriktning någonstans uppströms
- Glänsande eller polerade fläckar inuti spåret, vilket tyder på överdriven friktion vid specifika kontaktpunkter
- Bälte eller kabel går högre på ena sidan av spåret än på den andra
- Ökat ljud eller vibrationer under drift jämfört med när välten var nyinstallerad
- Små sprickor som bildas nära skarpa inre spårhörn, särskilt i hårdare rullmaterial
Att fånga dessa tidigt innebär vanligtvis ett enkelt valsbyte snarare än en större reparation nedströms som involverar bälten, kablar eller anslutna maskiner.
Diskutera spåralternativ med en rullleverantör
Eftersom spårkraven varierar så mycket beroende på applikation, tenderar samtalet med en leverantör att gå smidigare med specifika detaljer snarare än allmänna önskemål. Användbara detaljer inkluderar vanligtvis band- eller kabeldiameter, förväntad driftshastighet, miljöförhållanden som temperaturområde eller exponering för fukt, och om välten kommer att köras kontinuerligt eller i intermittenta cykler.
En leverantör som är bekant med ett brett utbud av spårprofiler kan vanligtvis gå igenom kompromisserna för en given uppställning snarare än att använda en enda standardform. Detta visar sig vara särskilt användbart i specialbyggda utrustningsbyggen, där spårmåtten från hyllan inte alltid matchar exakt den rem eller kabel som används.
Spårdesignen kanske inte är den fläckigaste delen av en industriell styrrulle, men den påverkar tyst spårningsstabilitet, slitagehastighet, friktionsnivåer och övergripande systemtillförlitlighet. Oavsett om det handlar om V-spår som styr ett förpackningsbälte eller rundade kanaler som vaggar en stållina, fungerar formen och storleken på det spåret mer än de flesta inser tills något går lite ur spåret. Att vara uppmärksam på spårets skick under rutinunderhåll och att ha en ärlig konversation om spåralternativ när man väljer nya rullar, tenderar att spara mer huvudvärk på linjen än förväntat från något så litet.
