Vilka mått på markisrullen spelar roll för en korrekt systempassning

När du byter ut eller utvecklar en markisrulle, att veta vad markisrullens dimensioner betyder för en korrekt systempassning? är en viktig del av processen. En rulle kan se ut som en liten och enkel komponent, men dess dimensioner påverkar hur den sitter inuti aggregatet, kontaktar styrningen, ansluter till axeln och rör sig under drift. Att välja enbart efter utseende kan därför skapa problem vid installationen.

För infällbara markiser, uteplatsskyddssystem, husbilsmarkiser, fällbara strukturer och liknande mekanismer, bör välten betraktas som en del av den kompletta monteringen. Diameter, bredd, borrning, axelposition, profil och tillgängligt installationsutrymme berättar alla en annan del av historien.

Målet är inte att samla in alla möjliga mätningar. Det är för att identifiera de dimensioner som faktiskt påverkar passform och rörelse.

Varför valsdimensioner måste övervägas tillsammans

En vält fungerar inte av sig själv. Den fungerar normalt med en axel, konsol, lager eller bussning, styrning, spår, ram eller annan rörlig komponent.

Att ändra en dimension kan påverka en annan del av monteringen.

Till exempel kan en annan hjuldiameter ändra positionen för den rörliga strukturen i förhållande till styrningen. Ett bredare hjul kan störa en närliggande konsol. Ett annat hål kan förhindra att den befintliga axeln passar korrekt. Även när den yttre formen ser likadan ut kan den övergripande installationen vara annorlunda.

Det är därför som en ersättning inte bör väljas från enbart en mätning.

Ett användbart sätt att tänka på processen är:

Rullstorlek → monteringsläge → kontakt med guide → rörelse av montering

Om en del av denna kedja inte stämmer överens kan det hända att välten inte fungerar som avsett.

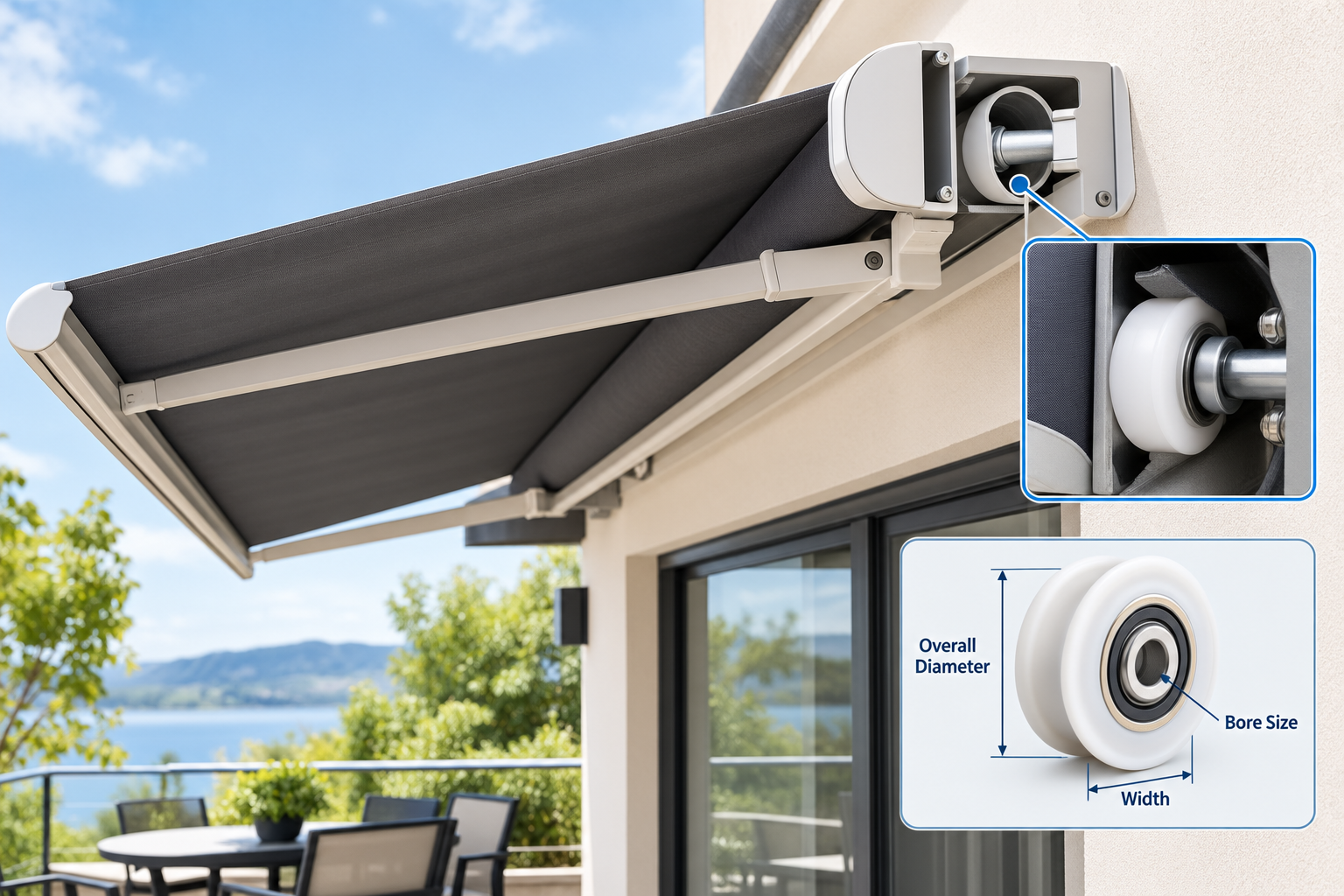

Vilka mått på markisrullen ska du kontrollera?

Flera dimensioner är värda att registrera när man identifierar en befintlig rulle eller förbereder en ny design.

Inte alla projekt kräver alla dessa mätningar. De relevanta punkterna beror på hur välten används.

Yttre diameter påverkar löppositionen

Den yttre diametern är ofta en av de första dimensionerna människor mäter, men dess betydelse går längre än att bara beskriva hjulets storlek.

Den kan avgöra var välten sitter i förhållande till spåret eller styrningen. Om ersättningen har en märkbart annorlunda diameter kan den rörliga sektionen sitta högre eller lägre än avsett.

Den förändringen kan påverka avståndet mellan närliggande delar. Det kan också ändra läget för en ram, vagn eller stödkomponent.

Av denna anledning bör diameter betraktas tillsammans med den omgivande strukturen snarare än behandlas som ett isolerat tal.

Bredden bestämmer mer än kontaktytan

Hjulbredd är en annan användbar dimension.

En vält behöver tillräckligt med utrymme för att sitta korrekt på sin löpyta, men den behöver också tillräckligt med sidoavstånd. Om hjulet är för brett för det tillgängliga utrymmet kan det skava mot fästet eller styrväggen. Om den är smalare än den ursprungliga designen kan dess kontaktposition ändras.

Den korrekta bredden beror därför på det fysiska utrymmet runt hjulet.

När du mäter en befintlig del, kontrollera både själva hjulet och avståndet mellan hjulet och angränsande komponenter.

Hur påverkar borrningen kompatibiliteten?

Hålet är öppningen genom mitten av valsen. Det är direkt relaterat till axeln, axeln, tappen eller lagerarrangemanget som används av enheten.

Ett utbyteshjul kan ha en matchande ytterdiameter och ändå misslyckas med att passa eftersom mittanslutningen är annorlunda.

Hålet bör därför kontrolleras tillsammans med:

• Axel- eller axeltyp
• Lagerarrangemang
• Navkonstruktion
• Fasthållningsmetod
• Tillgängligt sidoavstånd
• Hjulets placering inuti fästet

I vissa utföranden roterar hjulet runt en axel. I andra är ett lager integrerat i hjulet. Samma yttermått kan därför beskriva komponenter med olika inre strukturer.

Detta är en anledning till att ett fotografi av den installerade rullen kan vara användbart när du begär en ersättning.

Spelar hjulprofilen lika stor roll som storleken?

I många applikationer, ja.

En rulle är inte bara ett runt föremål. Dess löpyta kan vara plan, räfflad, böjd, flänsad eller formad för en speciell styrning.

Profiln avgör var hjulet får kontakt.

Tänk på ett enkelt exempel. En rulle konstruerad för att köras på en plan yta har ett annat kontaktförhållande än en som är avsedd att sitta inuti ett spår. Två hjul kan ha liknande ytterdiametrar men tillhör fortfarande olika mekaniska arrangemang.

Matcha löpytan, inte bara hjulet

När du kontrollerar en befintlig markisrulle, inspektera området där hjulet faktiskt fungerar.

Leta efter:

• Plana kontaktytor
• Spår eller kanaler
• Upphöjda styrkanter
• Sidoflänsar
• Böjda löpsektioner
• Slutna styrutrymmen
• Tecken på ojämn kontakt

Banans skick kan också ge användbar information. Slitmärken kan visa var rullen normalt kommer i kontakt med den omgivande strukturen.

Detta kan vara särskilt användbart när originaldelen är sliten och dess profil inte längre är lätt att identifiera.

Hur är det med det totala installationsutrymmet?

En rulle kan ha rätt grundmått och ändå vara olämplig om det inte finns tillräckligt med utrymme runt den.

Detta är en detalj som är lätt att förbise vid bytesarbete.

Mät utrymmet runt komponenten, inte bara själva komponenten. Kontrollera avståndet mellan hjulet och fästet, närliggande ramdelar, styrytor, fästelement och andra rörliga delar.

En användbar inspektion bör besvara flera praktiska frågor:

1. Kan välten gå in i monteringsläget?
2. Kan den rotera utan att röra närliggande delar?
3. Förblir hjulet i linje med styrningen?
4. Finns det tillräckligt med plats för axeln eller lagret?
5. Kan den kvarhållande hårdvaran installeras?
6. Rör sig enheten fortfarande genom hela sin rörelsebana?

Dessa frågor förvandlar en enkel dimensionskontroll till en korrekt passformsbedömning.

Varför axelpositionen kan förändra hela enheten

Mitten av en rulle är inte alltid placerad på samma sätt i förhållande till dess monteringsstruktur.

En liten förändring av axelns placering kan påverka höjden, vinkeln eller positionen för den omgivande komponenten. Detta har betydelse när välten utgör en del av en vagn, arm, fäste eller styrt rörelsesystem.

Till exempel, om hjulets centrum sitter annorlunda än den ursprungliga designen, kan rullen komma i kontakt med styrningen vid en annan punkt. Det kan förändra hur lasten överförs genom monteringen.

Därför, när du byter ut en icke-standardrulle, mät förhållandet mellan hjulcentrum och monteringsstrukturen istället för att bara registrera hjuldiametern.

En enkel mätbeställning kan spara tid

Det finns ingen anledning att mäta allt slumpmässigt.

En praktisk sekvens är lättare att följa:

Steg 1: Fotografera hela monteringen

Ta ett bredare fotografi innan du tar bort rullen. Detta visar hur komponenten är placerad.

Steg 2: Ta bort och inspektera rullen

När du har tagit bort det, undersök hjulet, navet, hålet, profilen och monteringsområdet.

Steg 3: Spela in huvuddimensionerna

Börja med ytterdiameter, bredd, hål och total höjd.

Steg 4: Kontrollera profilen

Titta noga på löpytan och eventuella spår, flänsar eller krökta sektioner.

Steg 5: Mät monteringsförhållandet

Registrera hur hjulet sitter i förhållande till axeln, fästet, styrningen och närliggande delar.

Steg 6: Jämför rullen med guiden

Guiden kan avslöja information som själva hjulet inte kan. Fotografera båda tillsammans när det är möjligt.

Denna process skapar en tydligare referens för en leverantör, underhållsteam eller produktdesigner.

Vad händer när en dimension är något annorlunda?

Alla dimensionsskillnader innebär inte automatiskt att en rulle inte kan fungera. Effekten beror på var skillnaden uppstår och hur systemet är utformat.

En förändring av en okritisk yttre yta kan ha liten praktisk effekt. En förändring av hålet, löpprofilen eller monteringspositionen kan vara mycket mer betydande.

Det är därför dimensionell tolerans bör beaktas i förhållande till funktion.

För ersättningskälla är det användbart att dela upp mätningar i tre grupper:

Detta tillvägagångssätt gör inspektionen lättare att förstå och hjälper till att undvika onödiga mätningar.

När bör en anpassad roller övervägas?

Standardkomponenter kan fungera bra när den ursprungliga designen redan följer en etablerad rullkonfiguration.

En specialvals kan övervägas när den befintliga komponenten har en ovanlig profil, icke-standardhål, speciell monteringsstruktur, begränsat installationsutrymme eller en design som är svår att matcha med en tillgänglig ersättning.

Anpassning kan också vara vettigt under OEM-utveckling när välten behöver designas runt en viss ram eller styrning.

För dessa projekt bör dimensioner betraktas som en del av den kompletta mekaniska ritningen snarare än som en fristående produktspecifikation.

En leverantör kan behöva information om styrning, axel, monteringsfäste, driftsmiljö och avsedd rörelse innan man bekräftar en lämplig design.

För skräddarsydd produktion av remskivor och rullar kan tillverkare som HUNE se över strukturen och utveckla en komponent kring de nödvändiga monterings- och rörelseförhållandena. HUNEs produktsortiment omfattar olika remskivor och skräddarsydda remskivor, vilket kan vara aktuellt när en standardkomponent inte matchar det befintliga mekaniska arrangemanget.

Hur kan köpare förbereda bättre rullinformation?

En tydlig förfrågan kan göra teknisk kommunikation mycket enklare.

Istället för att bara skicka en mätning, förbered ett litet informationspaket som innehåller:

• Bilder på originalrullen
• Bilder på hela installationen
• Huvuddimensionella mått
• Hjulprofildetaljer
• Axel- eller axelinformation
• Guide eller spåra fotografier
• Monteringsmetod
• Applikationstyp
• Krav på byte eller nyutveckling
• Förväntad inköpskvantitet

En ritning är användbar när den är tillgänglig, men den är inte alltid nödvändig i början. Ett fysiskt prov och tydliga fotografier kan också hjälpa en tillverkare att förstå komponenten.

En praktisk checklista innan du beställer

Innan du bekräftar ett byte av markisrulle, granska följande punkter:

Hjul

• Ytterdiameter
• Bredd
• Profile
• Bore
• Navstruktur

Montering

• Axel eller axel
• Fästeposition
• Fasthållningsmetod
• Tillgängligt installationsutrymme

Driftförhållanden

• Styrform
• Kontaktposition
• Röjning
• Rörelseriktning
• Eventuella böjda sektioner

Ansökan

• Typ av markis
• Exponering utomhus
• Rörelsefrekvens
• Byte eller ny design

Denna checklista kräver inga komplicerade tekniska beräkningar. Dess syfte är att se till att det fysiska förhållandet mellan rullen och resten av systemet förstås innan en beställning görs.

Viktiga takeaways

• Ytterdiameter affects the roller's running position within the assembly.
• Hjul width needs to be considered together with contact area and side clearance.
• Borrningsdimensioner bör matcha axeln, axeln, tappen eller lagerarrangemanget.
• Löpprofilen måste överensstämma med styrningen eller kontaktytan.
• Axelposition kan påverka höjden, vinkeln och rörelsen hos omgivande komponenter.
• Tillgängligt installationsutrymme should be checked before confirming a replacement.
• Foton på rullen, monteringsstrukturen och guiden kan ge användbar information vid sidan av mått.
• Anpassade rullar kan övervägas när ovanliga profiler, monteringsstrukturer eller utrymmesbegränsningar gör standardkomponenter svåra att matcha.

Rätt dimension är den som stöder hela systemet

Dimensionering av markisrullar är inte bara en fråga om att hitta ett hjul med samma ytterdiameter. Rätt passform beror på hur flera dimensioner fungerar tillsammans.

Diametern påverkar löppositionen. Bredd påverkar kontakt och frigång. Borrningen bestämmer axelanslutningen. Profilen styr interaktionen med guiden. Monteringsmått avgör om välten kan sitta korrekt inuti aggregatet.

Det omgivande utrymmet spelar också roll.

Av den anledningen är det mest användbara tillvägagångssättet att först inspektera hela mekanismen och sedan identifiera de dimensioner som styr installation och rörelse. Ett fåtal väl valda mätningar, med stöd av fotografier och applikationsinformation, kan ge en mycket tydligare grund för ersättningsförsörjning eller anpassad utveckling.

När välten behandlas som en del av markissystemet snarare än som ett isolerat hjul, blir dimensionskontroller mycket lättare att förstå. Det är också där ett noggrant komponentval kan hjälpa till att minska monteringsproblem som kan undvikas under montering och underhåll.
