Hur man mäter en markisrulle innan man beställer en ersättning

Byter ut en markisrulle kan vara enkelt när originalkomponenten är ordentligt dokumenterad innan den tas bort. Hjulet kan se enkelt ut, men dess storlek är bara en del av den information som behövs för en lämplig ersättning. Löpprofilen, mittöppningen, monteringsmetoden och förhållandet till guiden kan alla påverka hur komponenten passar och fungerar.

Innan du gör en beställning, ta dig tid att inspektera den befintliga rullen och registrera de viktiga detaljerna. Ett grundläggande mätverktyg, några tydliga fotografier och en enkel skiss kan ge användbar information, särskilt när originaldelen inte har något modellnummer eller identifieringsmärke.

Nyckeln är att se på rullen som en del av den kompletta markismonteringen snarare än att behandla hjulet som en isolerad komponent.

Viktiga takeaways

• Mät hjulstorlek, bredd, mittöppning och löpprofil innan du beställer en ersättning
• Inspektera monteringsstrukturen och tillgängligt installationsutrymme istället för att bara mäta hjulet
• Kontrollera styrningen eller spåret eftersom slitage eller felinriktning kan påverka hur ersättningsrullen fungerar
• Använd tydliga fotografier och en enkel skiss för att dokumentera ovanliga former eller monteringsarrangemang
• Håll den ursprungliga rullen tillgänglig när det är möjligt, särskilt när du köper en icke-standardiserad eller anpassad komponent

Varför exakta mätningar är viktiga

Ett utbyteshjul kan se nästan identiskt ut med originalet och ändå skilja sig åt på sätt som påverkar installationen. Små förändringar i monteringsarrangemanget, hjulprofilen eller mittöppningen kan förhindra att delen passar den befintliga strukturen som avsett.

Det är därför det ofta inte räcker med enbart visuell jämförelse.

En användbar inspektion bör täcka tre områden:

• Hjulet och dess löpyta
• Monteringsarrangemanget
• Styrningen eller ytan där hjulet rör sig

Tillsammans ger dessa detaljer en tydligare beskrivning av den befintliga komponenten och underlättar kommunikationen med en leverantör.

För äldre markissystem kan denna information vara särskilt användbar när det inte finns något artikelnummer eller originalkomponenten inte längre är lättillgänglig.

Börja med den kompletta monteringen

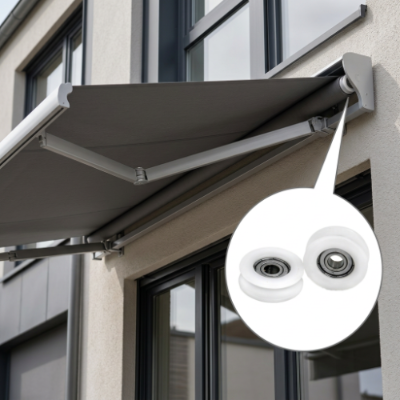

Innan du tar bort rullen, inspektera hur den sitter inuti markismekanismen.

Ta flera bilder medan komponenten fortfarande är installerad. Inkludera det omgivande fästet, axeln, styrningen, huset eller andra delar som hjälper till att visa dess position.

En användbar uppsättning fotografier kan inkludera:

• Hela monteringen före demontering
• Närbild av välten
• Sidoprofilen
• Framsidan och baksidan
• Monteringspunkten
• Guiden eller spåret
• Närliggande komponenter som påverkar det tillgängliga utrymmet

Dessa bilder ger ett sammanhang som enbart mätningar inte alltid kan fånga.

Anteckna installationsriktningen

Vissa hjul är symmetriska, men andra har en speciell orientering. En fläns, spår, lagerarrangemang eller monteringsfunktion får bara förekomma på ena sidan.

Anteckna snabbt i vilken riktning komponenten är vänd innan demontering.

Det räcker oftast med ett fotografi. Om flera liknande rullar tas bort kan en enkel etikett eller skiss också hjälpa till att hålla allt organiserat.

Mät huvudhjulets mått

Efter borttagning, placera komponenten på en ren, plan yta. Att mäta delen medan den är ansluten till annan hårdvara kan göra det svårt att identifiera de korrekta referenspunkterna.

Huvudhjulets dimensioner ger i allmänhet utgångspunkten.

Syftet är inte att samla in alla möjliga mått. Koncentrera dig på dimensioner som beskriver hur komponenten passar och fungerar.

Titta noga på hjulprofilen

Utsidans storlek ger bara en del av bilden. Formen på löpytan kan vara lika viktig.

Titta på hjulet från sidan och kontrollera om kontaktytan är platt, rundad, räfflad, flänsad eller formad på annat sätt.

En upphöjd kant eller försänkt sektion kan ha ett specifikt förhållande till styrningen. Dessa detaljer kan vara svåra att kommunicera med enbart mått, så ett tydligt sidofoto är användbart.

Separera design från slitage

En äldre vält kan ha utsatts för upprepade rörelser under en längre period. Dess yta kan bli polerad, repad, tillplattad eller på annat sätt sliten.

Anta inte automatiskt att varje synligt märke representerar den ursprungliga designen.

Om ett annat matchande hjul finns tillgängligt och verkar mindre slitet, jämför de två. Skillnader mellan komponenterna kan hjälpa till att visa vilka funktioner som ingår i originalprofilen och vilka som är resultatet av användning.

Detta är särskilt användbart när löpytan har förändrats märkbart.

Kontrollera centrumöppningen noggrant

Mitten av hjulet förtjänar särskild uppmärksamhet eftersom det förbinder den roterande komponenten med resten av mekanismen.

Beroende på konstruktionen kan mitten innehålla ett lager, bussning, metallinsats, axelkoppling eller annat stödelement.

Identifiera först vad som faktiskt finns innan du registrerar dimensionen.

Kontrollera om:

• Mitten är en enkel öppning
• Ett lager är installerat inuti
• En bussning finns
• Axeln passerar genom komponenten
• Axeln roterar med hjulet
• Hjulet roterar runt en fast axel

Dessa skillnader kan påverka hur en ersättningskomponent behöver konstrueras.

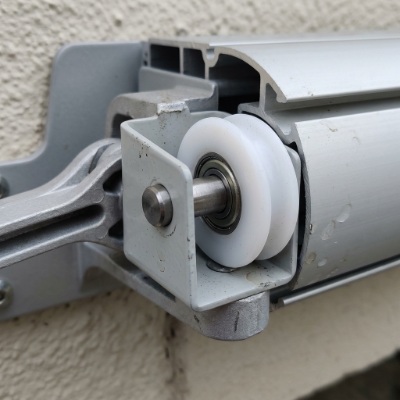

Förbise inte monteringsstrukturen

Ett av de vanligaste misstagen vid ersättningsförsörjning är att koncentrera sig på hjulet samtidigt som man ser över hur det är installerat.

Ett hjul kan ha liknande yttermått som en annan komponent men använder en helt annan monteringsmetod.

Titta på kopplingen mellan rullen och markiskonstruktionen.

Det kan stödjas av:

• En fast stift
• En axel
• Ett skaft
• Ett fäste
• Ett lager
• En bussning
• Ett integrerat hus

Ta ett foto av monteringsområdet före demontering och ett annat efter att rullen har tagits bort.

Detta gör det lättare att förstå förhållandet mellan hjulet och den omgivande strukturen.

Kontrollera tillgängligt utrymme

Utrymmet runt välten är också värt att registrera.

Leta efter närliggande fästen, kåpor, axlar, skenor eller andra komponenter som kan störa installationen.

Ett byte behöver inte bara överensstämma med själva hjulet. Den måste också fungera inom det tillgängliga utrymmet i den befintliga monteringen.

Inspektera guiden eller spåret

Ytan där hjulet rör sig kan ge användbar information om komponenten.

Leta efter märken som visar den normala kontaktytan. Dessa kan ibland avslöja om hjulet har kört centralt eller fått tyngre kontakt med ena sidan.

Kontrollera även den omgivande guiden för:

• Smuts eller skräp
• Repor
• Deformation
• Lösa fästelement
• Ojämnt slitage
• Ändringar i den ursprungliga formen

Om styrningen har blivit skadad eller felinriktad kan det hända att byte av rullen inte löser det underliggande mekaniska problemet.

Det är därför guiden bör inspekteras under samma process snarare än att behandlas som ett separat problem.

Ett tydligt fotografi kan förklara vad siffror inte kan

Mått är viktiga, men vissa former är svåra att beskriva exakt med siffror.

Tänk på en rulle med en böjd kant, ett förskjutet centrum och en liten monteringsfunktion på ena sidan. En lista med dimensioner kan beskriva delen, men ett sidofoto kan visa förhållandet mellan dessa funktioner mycket tydligare.

För en ersättningsförfrågan, använd fotografier med bra belysning och en enkel bakgrund.

Försök att inkludera:

• En helhetsvy
• En sidovy
• En närbild av mitten
• En vy av monteringsområdet
• Ett fotografi som visar komponenten i dess ursprungliga position

En linjal eller ett mätverktyg kan också placeras bredvid delen i ett fotografi för visuell referens.

När en enkel skiss blir användbar

Vissa rullar är enkla att beskriva. Andra har ovanliga former eller monteringsarrangemang som är lättare att förstå genom en ritning.

En grundläggande skiss behöver inte följa formella tekniska ritningsstandarder.

Rita komponenten framifrån och från sidan, markera sedan de viktiga måtten. Visa placeringen av axeln eller axeln och ange ytan som kommer i kontakt med styrningen.

Detta kan hjälpa dig att besvara flera praktiska frågor:

• Var är det roterande centrumet?
• Vilken sida är vänd mot fästet?
• Vilken yta kommer i kontakt med guiden?
• Vilka dimensioner hör till hjulet?
• Vilka mått hör till monteringsstrukturen?

För skräddarsydda komponenter kan denna typ av referens göra kommunikationen mycket enklare.

Håll originaldelen tillgänglig

Om möjligt, kassera inte den gamla rullen omedelbart efter mätning.

Ett fysiskt prov kan ge information som är svår att fånga i fotografier eller skriftliga anteckningar. Den kan visa den faktiska hjulprofilen, lagerarrangemang, monteringsegenskaper och tecken på slitage.

Detta kan vara särskilt användbart när komponenten är ovanlig eller när den ursprungliga designen inte har något lätt identifierbart modellnummer.

För tillverkare och leverantörer som arbetar med icke-standardiserade remskivor och rullkomponenter kan ett prov i kombination med ritningar, fotografier och applikationsinformation ge en användbar referens för att diskutera en ersättning eller anpassad design.

Förbereder en tydlig ersättningsbegäran

När inspektionen är klar, organisera informationen i en enkel specifikation.

En användbar förfrågan kan inkludera:

• Applikation: Där komponenten används
• Befintlig komponent: Beskrivning och fotografier av originaldelen
• Hjulinformation: Huvudmått och löpprofil
• Centerinformation: Borrning, lager, bussning eller axelarrangemang
• Monteringsinformation: Konsol, axel, tapp eller husstruktur
• Guideinformation: Fotografier eller beskrivning av kontaktytan
• Skick: Synligt slitage, sprickor, deformation eller andra skador
• Kvantitet: Ungefärligt inköpskrav
• Exempel: Om originalkomponenten kan levereras som referens
• Anpassning: Oavsett om en standard eller kundanpassad komponent övervägs

Detta ger leverantören en mycket tydligare utgångspunkt än ett enstaka fotografi eller en mätning.

För applikationer som involverar skräddarsydda remskivor och rullar kan HUNE använda denna typ av dimensions- och applikationsinformation när man diskuterar icke-standardiserade komponentkrav.

Vad du ska granska innan du beställer

Hjul

Kontrollera huvudmåtten och se till att löpprofilen har registrerats korrekt.

Center

Kontrollera om komponenten använder ett enkelt hål, lager, bussning, axel eller annat internt arrangemang.

Montering

Jämför den ursprungliga kopplingen med den föreslagna ersättningsstrukturen.

Guide

Se till att hjulprofilen överensstämmer med ytan där den fungerar.

Installationsutrymme

Kontrollera omgivningen för allt som kan påverka passform eller rörelse.

Driftsvillkor

Tänk på miljön där komponenten används. Utomhusmarkissystem kan stöta på fukt, damm, temperaturförändringar och upprepade rörelser. Dessa förhållanden kan vara relevanta när man diskuterar material och konstruktion.

En praktisk mätchecklista

Innan du skickar informationen till en leverantör, se till att du har täckt följande:

• Fotografera rullen innan den tas bort
• Anteckna huvudhjulets dimensioner
• Kontrollera sidoprofilen
• Inspektera mittöppningen
• Identifiera eventuella lager eller bussningar
• Registrera axel-, axel- eller stiftarrangemanget
• Fotografera monteringsfästet
• Inspektera guiden eller spåret
• Observera synligt slitage eller deformation
• Kontrollera tillgängligt installationsutrymme
• Förbered en enkel skiss om komponenten har en ovanlig form
• Håll originaldelen tillgänglig när det är möjligt
• Förklara hur och var rullen används
• Ange om en skräddarsydd komponent kan krävas

Vanliga frågor

Vilka mått ska jag ta innan jag beställer en markisrulle? Anteckna hjuldiameter, bredd, mittöppning, löpprofil, monteringsarrangemang och tillgängligt installationsutrymme. Fotografier av hela monteringen kan ge ytterligare sammanhang.

Är det tillräckligt att mäta ytterdiametern? Nej. Yttermåttet beskriver endast en del av komponenten. Mittarrangemanget, löpprofilen, monteringsstrukturen och förhållandet till styrningen kan också påverka kompatibiliteten.

Ska jag behålla originalrullen efter att ha mätt den? När det är möjligt, ja. Originaldelen kan ge användbar information om dess profil, monteringsfunktioner, inre arrangemang och slitage som kan vara svåra att fånga genom enbart mätningar.

Varför ska jag fotografera rullen innan jag tar bort den? Ett installerat fotografi visar komponentens orientering och förhållande till närliggande fästen, axlar, styrningar och andra delar. Detta sammanhang kan hjälpa till att förtydliga ersättningskraven.

Kan en leverantör göra en skräddarsydd rulle från ett prov? Ett fysiskt prov, kombinerat med mått, fotografier, applikationsinformation och monteringsdetaljer, kan ge användbar referensinformation när man diskuterar en icke-standardiserad eller anpassad vält.

Bra mätning börjar med hela systemet

En rulle kan vara en relativt liten del av en markismontering, men dess dimensioner och monteringsförhållande kan ha en direkt effekt på hur den passar och rör sig.

Av den anledningen bör ersättningskällan börja med mer än ytterdiametern. Hjulprofilen, mittarrangemanget, monteringsstrukturen, guiden och tillgängligt installationsutrymme ger alla användbar information.

Några tydliga fotografier och noggrant registrerade mått kan göra processen mycket enklare, särskilt när det gäller en äldre eller icke-standardkomponent.

Det praktiska tillvägagångssättet är enkelt: inspektera hela monteringen, mät de viktiga områdena, dokumentera monteringsarrangemanget och håll originaldelen tillgänglig för jämförelse när det är möjligt. Detta ger både köpare och tillverkare en tydligare förståelse för komponenten och dess roll i markissystemet.
