Styrhjul och bandrullar kan se nästan identiska ut när de sitter på en arbetsbänk. Båda är runda. Båda kan innehålla lager. Båda kan löpa mot en skena, profil eller annan rörlig yta.
Det är där förvirringen börjar.
I en verklig maskin kan dessa två komponenter ha ganska olika jobb. Ett styrhjul används ofta för att hålla en rörlig del på kurs, medan en bandrulle kan vara konstruerad för att löpa längs ett definierat spår medan den bär eller förflyttar en del av arbetslasten. I viss utrustning kan en komponent till och med utföra båda funktionerna.
Så, vad är den praktiska skillnaden mellan ett styrhjul och en bandrulle?
Svaret beror mindre på namnet som är tryckt på en produktsida och mer på hur hjulet interagerar med maskinen runt det.

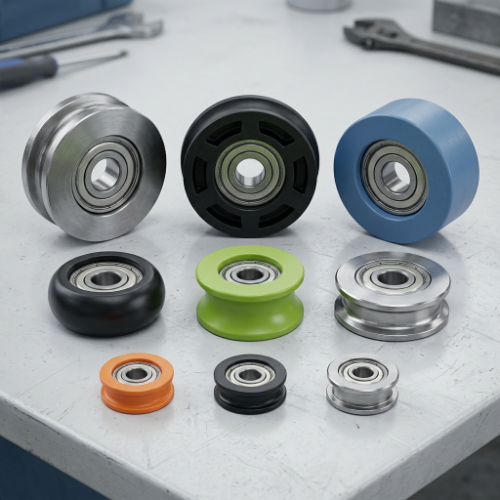

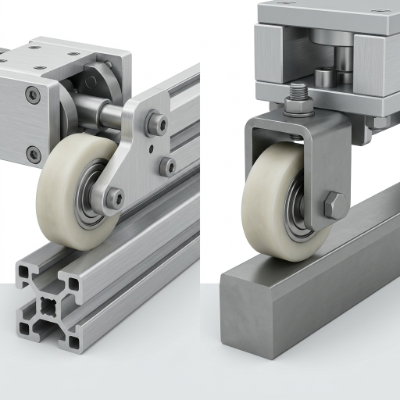

Styrhjul vs bandrulle i ett ögonkast
Innan man tittar på detaljerna hjälper det att separera de grundläggande rollerna.
| Omtanke | Styrhjul | Spårrulle |
|---|---|---|
| Huvudroll | Hjälper till att kontrollera rörelse eller inriktning | Går längs ett definierat spår eller räls |
| Kontakta | Kan komma i kontakt med en skena, panel, kant eller profil | Vanligtvis designad kring en specifik spåryta |
| Ladda funktion | Kan styra, stabilisera eller bära en del av en last | Kombinerar ofta rullande rörelse med lastöverföring |
| Typisk struktur | Hjul, lager, axel eller monteringsarrangemang | Rullkropp, lager, bult, axel eller monteringsstruktur |
| Profil | Platta, räfflade, flänsade eller anpassade | Matchas ofta till en spår- eller kamprofil |
| Designfokus | Rörelsekontroll och uppriktning | Spårkontakt, rullande rörelse och lastöverföring |
Dessa är generella distinktioner snarare än strikta branschdefinitioner. Maskinbyggare använder ofta termerna på olika sätt, och en komponent som beskrivs som ett styrhjul i en applikation kan kallas en bandrulle i en annan.
Den viktiga frågan är: Vad gör hjulet egentligen inuti mekanismen?
Vad gör ett styrhjul?
Ett styrhjul handlar huvudsakligen om riktning.
Föreställ dig en rörlig panel som färdas längs en ram. Utan någon form av styrning kan panelen röra sig i sidled, gnugga mot den omgivande strukturen eller gradvis glida bort från sin avsedda bana.
Ett styrhjul hjälper till att kontrollera den rörelsen.
Den kan löpa längs en skena, inuti en kanal, mot en sidoyta eller längs en annan del av maskinen. Beroende på designen kan den också stödja en del av den rörliga delen.
Vägledning betyder inte alltid lastbärande
Detta är en lätt skillnad att missa.
Vissa styrhjul håller huvudsakligen en rörlig enhet i linje. De bär inte nödvändigtvis hela vikten av den församlingen.
Till exempel kan en rörlig vagn ha separata hjul som stödjer dess vikt och mindre hjul som håller den centrerad på banan. Båda är rullande komponenter, men deras mekaniska ansvar är olika.
Den skillnaden påverkar hur hjulet ska utformas.
Ett hjul som huvudsakligen används för sidostyrning kan ha andra krav än ett som förväntas stödja en betydande del av den rörliga strukturen.
Vad är då en bandrulle?
En bandrulle är i allmänhet utformad kring en definierad löpbana.
Spåret kan vara en skena, kam, styrprofil eller speciellt formad yta. Välten följer den banan när maskinen rör sig.
I många utföranden överför välten också last mellan den rörliga enheten och banan. Det betyder att kontaktytan, lagerarrangemanget, monteringsstrukturen och rullprofilen alla blir tätt sammankopplade.
En bandrulle är därför inte bara ett hjul som råkar vidröra en räls.
Banan är en del av designen.
Om spåret har en viss form måste rullen arbeta med den formen. Om rullen är monterad genom en tapp eller axel, måste den omgivande strukturen även rymma den anslutningen.
Den verkliga skillnaden dyker ofta upp på kontaktytan
Om du har två hjul som ser likadana ut, titta på vad de rör vid.
Det brukar säga mer än produktnamnet.
Ett styrhjul kan löpa mot sidan av en profil för att hindra en vagn från att röra sig i sidled. En annan kan sitta i ett spår och hjälpa till att hålla en rörlig sektion centrerad.
En bandrulle å andra sidan är ofta konstruerad för att följa en definierad spåryta. Dess yttre profil kan vara utformad specifikt för det gränssnittet.
Vanliga kontaktarrangemang
Flera arrangemang kan förekomma i industriell utrustning:
- Platt hjul mot en plan löpyta
- Spårhjul runt en skena eller lämplig profil
- Flänsade hjul bredvid ett spår
- Konvext eller konkavt hjul mot en matchande yta
- Rull som följer en kam eller formad bana
- Anpassad hjulprofil för en specialiserad mekanism
Formen på hjulet bör inte väljas oberoende av den passande ytan.
Ett spår som ser lämpligt ut i en katalog kanske inte fungerar med en faktisk skena om kontaktförhållandet är annorlunda.
Ett enkelt exempel: en vagn, flera jobb
Tänk på en liten industrivagn som rör sig längs en ram.
Vagnen måste färdas framåt och bakåt. Den måste också hålla sig centrerad och undvika att lyfta eller flytta sig i sidled.
Maskinen kan använda flera rullande komponenter.
En grupp bär vagnen genom sin huvudsakliga färdriktning. En annan grupp ger sidovägledning. En tredje kontaktpunkt kan förhindra överdriven rörelse bort från spåret.
Alla dessa komponenter rullar, men de utför inte nödvändigtvis samma jobb.
Det är därför det kan skapa problem att ersätta varje hjul med samma typ.
Den mekaniska rollen är viktigare än att alla är runda.
Där lager passar in i skillnaden
Kullager är en annan anledning till att styrhjul och bandrullar kan se likadana ut samtidigt som de beter sig annorlunda.
Ett lager gör att hjulet eller rullen kan rotera runt sin axel eller monteringspunkt. Men lagret bestämmer inte hela funktionen hos komponenten.
Ytterhjulet behöver fortfarande få lämplig kontakt med spåret eller styrytan.
Ett användbart sätt att tänka på sammansättningen är:
- Lager: Stödjer rotation
- Hjulprofil: Hanterar kontakt
- Axel eller montering: Ansluter komponenten till maskinen
- Spår eller styryta: Definierar löpbanan
Om en del av det förhållandet är fel, kanske det inte löser problemet att ändra en annan del.
Till exempel kan ett lager rotera fritt medan hjulet fortfarande skaver mot ett olämpligt spår.
Lastriktning kan ändra designen
Ett hjul kan se enkelt ut från utsidan, men krafter inuti maskinen kan komma från flera håll.
Beroende på utrustningen kan välten uppleva:
- Radiell belastning
- Sidolastning
- Axiell kraft
- Föränderlig kraft under rörelse
- Vibration
- Intermittent påverkan
- Kombinerad lastning
Ett styrhjul som huvudsakligen styr sidledsrörelser kan ha ett annat mekaniskt krav än en bandrulle som bär en rörlig vagn.
Detta är en anledning till att valet av industriella valsar bör börja med applikationen snarare än den yttre diametern eller hjulets utseende.
Varför spårform spelar så stor roll
Bandet och rullen bildar ett fungerande par.
Anta att ett spår har en krökt löpyta. Ett platt hjul kommer att skapa ett annat kontaktförhållande än ett hjul designat för att matcha den kurvan.
På samma sätt behöver ett räfflat hjul ett kompatibelt spår. Om spåret är för löst kan hjulet ha en oönskad sidorörelse. Om kontakten är för restriktiv kan rörelsen bli svår.
Samma princip gäller för anpassad industriell utrustning.
Tänk på hela löpvägen
Inspektera inte bara den raka delen.
Kontrollera vad som händer när välten:
- Börjar röra på sig.
- når normalt resande.
- Ändrar riktning.
- Klarar en led eller övergång.
- Går in i en krökt sektion.
- Stoppar under belastning.
Ett hjul som beter sig bra i en sektion kan reagera annorlunda när geometrin ändras.
För utrustningstillverkare är detta särskilt användbart under prototyptestning.
Styrhjul eller bandrulle: Vilken behöver din maskin?
1. Styr komponenten huvudsakligen inriktningen?
Om huvudsyftet är att förhindra en panel, vagn, bälte, kabel eller annan rörlig sektion från att driva, kan ett styrhjul beskriva rollen mer exakt.
2. Körs hjulet direkt längs ett definierat spår?
Om välten följer en skena, kam eller formad löpbana som en del av maskinens rörelse, kan en bandrulle vara den mer användbara beskrivningen.
3. Bär den en del av lasten?
Om hjulet överför en meningsfull del av den rörliga enhetens belastning till spåret, måste det inkluderas i designdiskussionen.
4. Är profilen matchad med spåret?
Ett specialiserat spår, fläns eller krökt profil föreslår att hjulet och löpytan bör betraktas som ett gränssnitt.
5. Är komponenten en del av en anpassad mekanism?
Om den befintliga maskinen har en speciell axel, fäste, begränsat installationsområde eller ovanlig spårprofil, kanske en standardkatalogbeskrivning inte berättar hela historien.
Vad ska ingå i en rullförfrågan?
När du skaffar ett styrhjul eller bandrulle för industriell utrustning är en kort beskrivning av applikationen mycket mer användbar än bara ett produktnamn.
En leverantör eller ingenjörsteam kommer vanligtvis att behöva förstå flera delar av mekanismen.
| Information | Varför det hjälper |
|---|---|
| Maskinapplikation | Visar komponentens faktiska roll |
| Löpyta | Definierar förhållandet mellan hjul och spår |
| Hjulprofil | Hjälper till att skapa kontaktgeometri |
| Monteringsmetod | Visar hur komponenten ansluts till maskinen |
| Lastriktning | Hjälper till att förstå kraftöverföring |
| Rörelsemönster | Indikerar hur välten fungerar |
| Materialmiljö | Stöder materialval |
| Tillgängligt utrymme | Hjälper till att undvika störningar under installationen |
| Befintligt prov | Användbart när du utvecklar en ersättare |
| Ritning eller foto | Gör monteringen lättare att förstå |
Ett befintligt prov kan vara särskilt användbart när maskinen redan är i produktion.
Även om originalkomponenten är sliten kan dess monteringsarrangemang och kontaktprofil ge användbara ledtrådar.
Kan en rulle fungera som både styrhjul och bandrulle?
Ja, beroende på maskindesign.
Villkoren utesluter inte varandra.
En rulle kan styra en rörlig enhet samtidigt som den bär en del av dess last. I en annan utformning kan ett hjul följa ett spår och huvudsakligen ge positionering.
Denna överlappning är en anledning till att terminologi kan bli förvirrande när man köper komponenter.
För anpassad utrustning är det ofta bättre att beskriva funktionen direkt.
Till exempel:
"Roller följer en skena och stödjer vagnen."
Eller:
"Hjulet håller panelen inriktad mot sidoguiden."
Den typen av beskrivning ger ett ingenjörsteam mycket mer användbar information än att bara säga "Jag behöver ett styrhjul."
När anpassning blir en del av lösningen
Inte alla maskiner kan använda ett standardhjul.
Problemet är kanske inte själva hjulet. Det kan vara kombinationen av hjul, lager, axel, konsol, spår och tillgängligt utrymme.
En anpassad rulle kan övervägas när utrustningen har:
- En icke-standard löpprofil
- Ett speciellt spår eller fläns
- Begränsat monteringsutrymme
- Ett speciellt axelarrangemang
- En specifik lagerposition
- Ett speciellt materialkrav
- En kombination av styrande och laststödjande funktioner
Anpassning innebär inte nödvändigtvis att göra om hela mekanismen.
Ibland är förändringen begränsad till hjulprofilen. I ett annat projekt kan lagerarrangemanget eller monteringskopplingen behöva ändras.
Utgångspunkten ska alltid vara maskinen.
Ett bättre sätt att jämföra de två
Om du jämför styrhjul och bandrullar för ett nytt projekt, försök att beskriva dem i termer av funktion snarare än kategori.
| Fråga | Vad du ska ta reda på |
|---|---|
| Vad rör sig? | Panel, vagn, bälte, kabel, material eller annan sammansättning |
| Vad förblir fixat? | Skena, ram, profil, guide eller spår |
| Var sker kontakten? | Topp, botten, sida, spår eller flera ytor |
| Vad styr hjulet? | Riktning, inriktning, belastning eller en kombination |
| Hur är den monterad? | Skaft, bult, fäste, hölje eller integrerad struktur |
| Vad händer under rörelse? | Rak färd, backning, kurvor, vibrationer eller ändrad belastning |
När dessa svar är tydliga blir skillnaden mellan ett styrhjul och en bandrulle mycket lättare att förstå.
Vanliga frågor
Är styrhjul och bandrullar samma sak?
Inte alltid. Båda är rullande komponenter, men deras funktioner kan skilja sig åt. Ett styrhjul kan huvudsakligen styra inriktningen, medan en bandrulle ofta följer ett definierat spår och även kan överföra en del av arbetsbelastningen.
Kan ett styrhjul bära en last?
Ja. Ett styrhjul kan bära viss belastning beroende på maskinkonstruktionen. Emellertid bör dess faktiska belastningsfunktion bekräftas från hela mekanismen snarare än antas från namnet.
Påverkar spårformen valet av vals?
Ja. Spåret avgör hur hjulet kommer i kontakt med maskinen. Plana, räfflade, böjda, flänsade och slutna löpytor kan kräva olika hjulprofiler och monteringsarrangemang.
Varför spelar lagret någon roll?
Lagret stödjer rotationen av hjulet runt dess monteringspunkt. Dess passform, position och förhållande till axeln och hjulet kan påverka hur hela enheten fungerar.
Kan ett anpassat styrhjul också användas som bandrulle?
Det kan det, beroende på dess design och arbetsförhållanden. Om komponenten behöver styra rörelse samtidigt som den bär eller överför last genom ett spår, bör dessa funktioner beaktas tillsammans under utvecklingen.
Skillnaden mellan ett styrhjul och en bandrulle är inte alltid uppenbar utifrån. Båda kan använda liknande hjulkroppar, lager, axlar och material.
Den tydligare skillnaden kommer från jobbet varje komponent utför.
Ett styrhjul sysslar i allmänhet med att hålla rörelsen kontrollerad och inriktad. En bandrulle är vanligtvis konstruerad runt en definierad löpbana och kan också stödja eller överföra last genom det spåret.
Men riktiga maskiner är inte alltid så snygga. En rulle kan utföra flera funktioner samtidigt.
För utrustningsdesigners och inköpsteam är det praktiska tillvägagångssättet att beskriva hela arbetssituationen. Titta på spåret, kontaktytan, rörelseriktning, last, monteringsstruktur, lagerarrangemang, tillgängligt utrymme och driftsmiljö.
När dessa detaljer är förstått blir produktnamnet mindre viktigt. Rullen kan sedan designas kring vad maskinen faktiskt behöver göra.
