Att välja ett rullager för ett spårsystem låter enkelt nog, ända tills du faktiskt försöker göra det. Det är spårformen att tänka på, spårvidden, hur mycket vikt saken behöver hålla uppe, och någonstans mitt i allt måste du också räkna ut hur mycket vickningsutrymme som är okej innan välten börjar skramla eller, värre, fastnar helt. Om du får något av detta fel och du har fastnat med en rulle som antingen binder inuti banan eller har så mycket spel att det skramlar varje gång den rör sig.
Varför passformen mellan rulle och bana faktiskt är viktig
En U-spårrulle är i grunden ett hjul med en kanal skuren runt dess ytterkant, byggd för att åka längs en skena. Det spåret hindrar rullen från att glida av i sidled medan den rullar fram och tillbaka. Gör spåret för brett jämfört med banan, så får välten utrymme att vandra åt vänster och höger när den rör sig. Att vandra skapar vingling, sedan ojämnt slitage, sedan så småningom ett ljudproblem som bara blir värre ju längre du lämnar det. Gå för smalt, och rullen binder mot spårets kanter istället, drar istället för att rulla.
Inget av resultaten är bra. Wobble lägger ojämnt tryck på lagret som sitter inne i rullen, och det trycket sliter ut det snabbare än det borde. Bindning skapar samtidigt konstant friktion som vad som än driver mekanismen, motor eller hand, måste trycka emot varje gång. Det sliter också ner saker snabbare, och ärligt talat gör det bara att allt känns stelt och klumpig att använda.
Så passformen här är inte någon liten detalj som du kan öga och flytta förbi. Det är egentligen hela grunden för huruvida systemet rullar som det ska.
Få en riktig läsning på din spårbredd först
Innan du ens tittar på rullar är det värt att lägga några minuter på att få en exakt mätning av själva banan. Spårvidd betyder vanligtvis tjockleken på skenan som rullspåret måste svepa runt, och detta kan skifta beroende på material, hur spåret tillverkades eller till och med små skillnader mellan produktionssatser.
Mät mer än en gång
Ett måttband får dig i bollplanken, men bromsok ger ett mycket mer pålitligt antal om precision faktiskt spelar någon roll här. Kontrollera spåret på en handfull ställen längs dess längd snarare än bara en, eftersom vissa spår inte är helt konsekventa från ände till slut, särskilt äldre spår som redan har använts.
Medan du håller på, ta en titt på om det finns någon beläggning, färg eller rost på banan. Den grejen lägger till en liten mängd tjocklek som förmodligen inte återspeglas i det ursprungliga specifikationsbladet. En rulle som såg ut att passa bra på en kal, nygjord bana kan kännas lite tight när en beläggning läggs till senare.
Spårformer är inte desamma
Spår finns i olika former, och den formen förändrar vilken typ av spårprofil som faktiskt fungerar med den.
| Spårform | Där du vanligtvis ser det | Vad du ska se efter |
|---|---|---|
| Platt skena | Skjutdörrar, lådsystem | Spårdjupet betyder mer än exakt breddtolerans |
| Rundad skena | Gardinskenor, ljusarmaturer | Spårkurvan måste följa skenans form noga |
| Vinklad eller V-formad skena | Industriella skjutinställningar | Spårvinkeln ska vara i linje med rälsvinkeln |
| Fyrkantig kantskena | Skåp hårdvara, mindre mekanismer | Något mer förlåtande på breddtoleransen |
När du väl vet vilken form du har att göra med, minskar det vilken typ av rulle som faktiskt fungerar, eftersom något byggt för en platt skena vanligtvis inte kommer att göra bra på en rundad eller vinklad.
Ta reda på rätt spårbredd
När du väl vet spårbredden är nästa fråga hur mycket utrymme spåret behöver i förhållande till det antalet. Det är egentligen här det mesta av beslutsfattandet sker, och det är också där folk tenderar att antingen tänka över saker eller inte tänka tillräckligt mycket på det.
Lite clearance är faktiskt normalt
Det kan kännas som att spåret ska krama banan så hårt som möjligt, men en liten lucka förväntas, och ärligt talat nödvändigt. Noll spelrum låter idealiskt på papper, men termisk expansion, små inriktningsproblem eller små tillverkningsvariationer kan göra att en rulle som inte har något rörelseutrymme alls binder sig oväntat. Ett litet mellanrum gör att välten kan fortsätta röra sig smidigt även när förhållandena inte är helt konsekventa.
Som sagt, för mycket utrymme motverkar hela poängen med att ha en groove i första hand. Överskottsspel mellan spårväggarna och spårkanterna gör att rullen växlar från sida till sida medan den rör sig, och det är precis den vinkling och ojämna slitage som nämnts tidigare.
Hur mycket utrymme beror på jobbet
Istället för att gissa på en siffra hjälper det att tänka på frigång utifrån vad välten faktiskt används till.
- Lättare jobb, som små lådor eller gardinskenor, kan vanligtvis komma undan med en lite lösare passform eftersom belastningen är minimal och någon vinkling knappt märks ändå.
- Tyngre eller mer industriella installationer tenderar att behöva snävare toleranser, eftersom till och med en liten mängd sidospel blir uppenbart när det väl är verklig vikt involverad.
- Utomhusinstallationer eller annat som utsätts för temperatursvängningar drar vanligtvis nytta av ett litet större spelrum än en inomhus, klimatkontrollerad applikation skulle behöva, eftersom material expanderar och drar ihop sig när temperaturen skiftar.
De flesta tillverkare listar ett spårbreddsområde för varje rullmodell snarare än ett exakt nummer, och det är precis därför. Att kontrollera din uppmätta bredd mot det intervallet, istället för att anta att det finns en enda perfekt passform, ger vanligtvis bättre resultat.

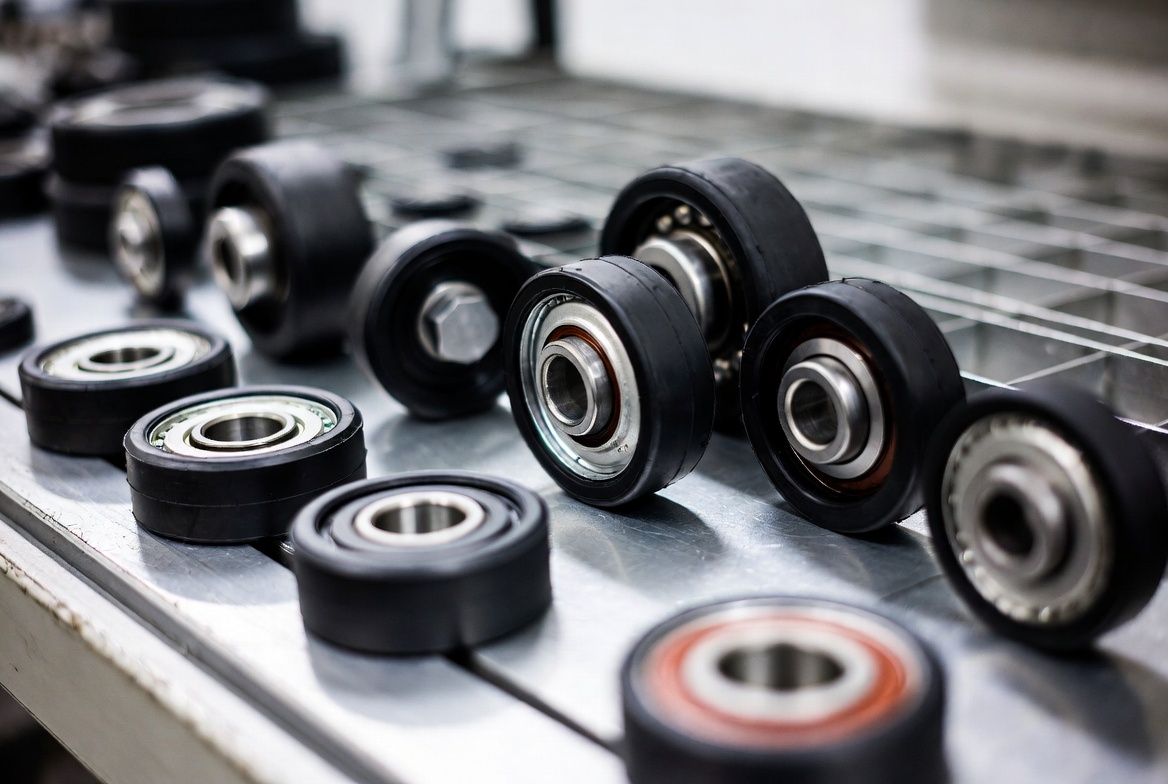

Bäringen inuti betyder lika mycket
Spårbredden är bara en del av ekvationen. Vad som händer inuti rullen, och hur mycket vikt eller kraft den är byggd för att hantera, spelar också en roll för om en given rulle faktiskt fungerar för din installation.
Kullager och glidlager
De flesta U-spårrullar använder antingen kullager eller glidlager, ibland kallat bussningstil, inuti dem.
Kullagrade rullar rullar i allmänhet med mindre motstånd, vilket gör dem till ett vanligt val för saker som rör sig mycket under dagen, skjutdörrar och transportöruppsättningar är typiska exempel.
Glidlagerrullar tenderar att ha en enklare konstruktion, och beroende på belastningen klarar de vissa förhållanden bra, även om de ofta behöver mer regelbunden smörjning för att hålla friktionen från att byggas upp med tiden.
Det finns ingen automatisk vinnare mellan de två. Det beror verkligen på hur ofta välten används, vad den bär och vilken typ av miljö den sitter i.
Glöm inte vilken riktning lasten kommer ifrån
Utöver lagertyp är det värt att tänka på från vilket håll lasten träffar välten. Vissa rullar är byggda huvudsakligen för att hantera vikt som pressar rakt ner, medan andra är designade för att också hantera sidobelastning, vilket innebär kraft som trycker i vinkel snarare än rakt ner, vilket kommer upp när ett spår kröker eller när vad som helst som rör sig längs det tenderar att luta eller växla.
Om din bana kurvor, eller om föremålet som åker längs med det har någon tendens att luta, blir sidolastkapaciteten viktigare. Att välja en rulle enbart baserat på hur mycket rak vikt den klarar av, i en sådan uppställning, tenderar att slita ner spårkanterna snabbare än förväntat.
Misstag som fortsätter att dyka upp
En handfull problem dyker upp om och om igen när folk råkar i problem efter att ha satt i nya rullar, och de flesta går tillbaka till att hoppa över ett steg någonstans på vägen.
En vanlig är att anta att varje spår i en given kategori är identisk. Till och med spår som ser nästan likadana ut, t ex vanliga skjutdörrsskenor kan skilja sig något beroende på vem som tillverkat dem eller vilket parti de kom ifrån. Att anta att en rulle som fungerade bra på ett spår fungerar på samma sätt på en som ser liknande ut någon annanstans leder ibland till en passform som bara är lite av.
En annan är att mäta banan bara en gång. En enskild mätning berättar inte alltid hela historien, särskilt på längre banor eller de som redan har använts ett tag. Att kontrollera några olika punkter fångar inkonsekvenser innan de förvandlas till huvudvärk efter att allt är installerat.
Beläggningar och ytbehandlingar förbises också mycket. Färg, rost eller en skyddande beläggning ger lite tjocklek som är lätt att glömma. Mät en bar bana, installera sedan rullar efter att banan har målats, och plötsligt känns passformen tightare än den borde.
Miljöfaktorer har större betydelse än vad folk förväntar sig. En vält som passar bra inomhus kan agera annorlunda utomhus, där temperatursvängningar gör att både bandet och välten expanderar eller krymper lite. Detta visar sig mer med metallbanor, som expanderar mer märkbart i värme än plast eller kompositer tenderar att göra.
Och så finns det fällan att bara fokusera på spårets bredd. Det är lätt att få in bredden perfekt och glömma att kontrollera lastkapacitet eller lagertyp. En rulle med ett spår som passar som handen i handsken kan fortfarande slitas ut snabbt eller prestera dåligt om den inte är byggd för vikten eller användningsfrekvensen den faktiskt står inför.
En grov order att arbeta igenom detta i
Om du vill ha en okomplicerad väg genom allt detta utan att gå vilse i detaljerna, här är ungefär hur det brukar gå.
- Mät spårvidden noggrant, bromsok om du kan, och kontrollera några punkter längs längden istället för bara en.
- Ta reda på spårformen, platt, rundad, vinklad, fyrkantig kant, eftersom det avgör vilken spårprofil som ens är värd att överväga.
- Titta på tillverkarens rekommenderade breddintervall för kandidatvalsar istället för att leta efter ett exakt matchande nummer.
- Tänk igenom belastningen, både hur mycket vikt och vilket håll den kommer ifrån.
- Faktor i miljön, inomhus eller utomhus, temperatursvängningar, fukt, damm.
- Bestäm mellan kullager och glidlager baserat på hur ofta mekanismen används och hur mycket friktion som är acceptabel.
- Om du kan, gör en testpassning innan du bestämmer dig för den fullständiga installationen. Fysiska testfångster passar problem som bara mätningar ibland missar.
Om något känns av efter installation
Då och då, även med noggrann mätning, känns en rulle helt enkelt inte rätt när den väl är på plats. Om det händer kan några kontroller hjälpa till att begränsa vad som händer.
Var uppmärksam på nya ljud. Ett slipande eller skrapande ljud pekar vanligtvis på ett spår som är lite för smalt, som fastnar mot spårkanterna. Ett skramlande eller klirrande ljud tenderar att betyda motsatsen, för mycket spelrum och för mycket rörelse från sida till sida.
Leta efter slitagemönster efter viss användning. Slitage koncentrerat på ena kanten av spåret innebär ofta att rullen inte sitter jämnt, vilket kan peka på en liten snedställning under installationen snarare än att rullen har fel storlek till att börja med.
Och om det hela känns styvare än förväntat, eller tar mer ansträngning att flytta än det borde, är det värt att kontrollera frigången igen. Ibland avslöjar en passform som verkade helt bra under ett snabbtest bindning när den har varit under regelbunden användning och faktisk belastning ett tag.
Matcha en U spårrullager till en spårvidd handlar om mer än att bara hitta ett spår som tekniskt lindar runt skenan. Det innebär att förstå banans form, leta efter beläggningar som tyst kan ändra de verkliga måtten, tänka igenom belastningsriktning och lagertyp och ta hänsyn till vilken miljö som helst som det hela måste verka i.
Att ta lite extra tid för att mäta ordentligt, kontrollera tillverkarens intervall istället för att anta att en universell storlek passar allt, och att testa innan man fullföljer de flesta av de vanliga problemen tenderar att avvärja de flesta vanliga problemen, bruset, vinklingen, bindningen, slitaget som visar sig mycket tidigare än det borde. Lite tålamod under urvalet brukar löna sig senare i ett system som bara rör sig som det ska.
