En hopfällbar utomhusvagn kan se enkel ut när den ses som en färdig produkt. Under det enkla utseendet måste dock flera rörliga delar samverka. Ramen öppnas och stängs, vissa sektioner rör sig i förhållande till varandra och vissa komponenter måste rotera medan de förblir korrekt placerade.
Rullar kan spela en viktig roll i dessa mekanismer. Beroende på designen kan de stödja rörelse, styra en rörlig sektion eller arbeta tillsammans med ett lager och en axel som en del av en kompakt roterande enhet.
Detta gör rullkonstruktionen till en mekanisk övervägande snarare än bara en fråga om val av hjul. Den omgivande ramen, lagerarrangemanget, monteringsmetoden, kontaktytan och vikbanan har alla ett direkt samband med hur välten fungerar.
För tillverkare som utvecklar hopfällbar utomhusutrustning kan en förståelse för detta förhållande göra komponentutveckling enklare och hjälpa till att undvika problem under montering och testning.
Var används rullar i vikningsmekanismer?
Den exakta positionen för en rulle beror på produktens struktur.

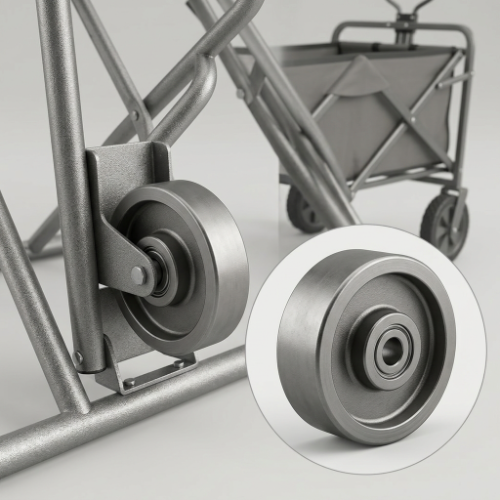

I en hopfällbar utomhusvagn kan en rulle vara inbyggd i en rörlig stödpunkt, styrstruktur eller roterande enhet. Den kan kopplas till en axel och ett lager, installeras inuti en konsol eller placeras mot en annan komponent som behöver kontrollerad rörelse.
En grundläggande rullmontering kan innefatta:
- Rullkropp
- Bäring
- Axel eller axel
- Monteringsfäste
- Rörlig ram
- Kontakt- eller styryta
Varje del har sin egen funktion, men delarna måste samverka.
Till exempel bestämmer rullkroppen hur den kommer i kontakt med den passande ytan. Lagret stödjer rotation. Axeln håller den roterande komponenten på plats, medan fästet förbinder enheten med den större mekanismen.
Att ändra en del kan påverka de andra.
Det är därför en vält inte bör utvärderas endast genom att titta på dess yttre form.
Vad gör en rulle inuti mekanismen?
Det finns ingen enskild roll för varje rulle.
Dess funktion beror på var den är installerad och vilken typ av rörelse mekanismen kräver.
Stödande rörelse
En rulle kan ge rullande kontakt mellan två delar som behöver röra sig i förhållande till varandra.
Jämfört med direkt glidkontakt kan rullande kontakt förändra hur motståndet hanteras i aggregatet. Detta kan vara användbart när en rörelse upprepas regelbundet.
Att vägleda en rörlig sektion
En rulle kan också hjälpa till att hålla en rörlig komponent inom sin avsedda bana.
Denna typ av arrangemang kan hittas där en ramsektion, stöddel eller annat konstruktionselement behöver röra sig samtidigt som det förblir i linje med en styryta.
Upprätthålla kontrollerad kontakt
I vissa mekanismer håller välten två komponenter i kontrollerad kontakt när strukturen ändrar position.
Formen på välten och dess monteringsläge blir då viktig. Om någon av dem är olämplig kan kontakten bli ojämn under rörelse.
Arbeta som en del av en roterande församling
När den kombineras med ett lager och en axel blir en rulle en del av en komplett roterande enhet.
Den yttre rullen är synlig, men det inre lagerarrangemanget är lika viktigt för hur komponenten presterar.
Varför spelar lagret någon roll?
En rulle och ett lager är ofta tätt sammankopplade.
Rullen tillhandahåller den yttre roterande strukturen, medan lagret tillåter kontrollerad rotation runt axeln eller axeln. Passningen mellan dessa delar måste matcha det tillgängliga installationsutrymmet och mekanismens rörelse.
Flera faktorer kan behöva ses över:
- Bäring position
- Skaftarrangemang
- Tillgängligt utrymme
- Rullstruktur
- Monteringsmetod
- Förväntad rörelse
- Driftmiljö
Detta är särskilt viktigt i kompakta vikmekanismer.
Det kan finnas väldigt lite utrymme runt rullenheten, så lagret kan inte helt enkelt väljas efter att allt annat redan har designats.
Ett mer praktiskt tillvägagångssätt är att beakta välten och lagret tillsammans under det tidiga utvecklingsstadiet.
Hur påverkar rullprofilen rörelse?
Den yttre formen på en rulle avgör hur den interagerar med ytan runt den.
En rulle med en relativt plan kontaktyta beter sig annorlunda än en som är utformad med ett spår, kant eller annan formad profil.
Profilen kan påverka:
- Kontaktposition
- Vägledning
- Stabilitet
- Rörelseriktning
- Ytsamverkan
- Tillgängligt spelrum
För en vikmekanism beror den korrekta profilen på vad välten faktiskt gör.
Om den stöder en rörlig sektion måste dess kontaktyta matcha den rörelsen. Om den följer en guide kan profilen behöva fungera med guidestrukturen.
Det är därför det ibland kan skapa oväntade problem att helt enkelt byta ut en rulle med en annan som ser likadan ut.
Vad händer med rullen när ramen fälls ihop?
Vikningen är en viktig del av designen.
När vagnen är öppen kan välten ha gott om plats runt sig. När ramen börjar vikas förändras rullens position i förhållande till närliggande komponenter.
Det kan röra sig närmare:
- Ramrör
- Gångjärn
- Fästen
- Skaft
- Stödarmarna
- Andra rörliga komponenter
Välten behöver därför tillräckligt med spelrum under hela rörelsen.
Det räcker inte att bara kontrollera öppet läge.
En komponent som passar korrekt under normal drift kan vidröra en annan del när ramen är delvis vikt. I vissa fall kan även en liten mängd störningar påverka vikningen.
Av denna anledning bör välten kontrolleras medan mekanismen rör sig genom hela sin arbetsbana.
Spelar utomhusmiljön någon roll?
Ja, speciellt när välten utsätts för den omgivande miljön.
Utomhusutrustning kan stöta på damm, smuts, fukt, gräs, lösa partiklar och växlande väderförhållanden. Den faktiska exponeringsnivån beror på hur och var vagnen används.
Rullaggregatet kan därför behöva övervägas i förhållande till:
- Fukt
- Damm och smuts
- Ytförorening
- Städning
- Lagringsförhållanden
- Rörelsefrekvens
En rulle som används i en relativt ren miljö kan ha andra krav än en som regelbundet utsätts för trädgårdsgångar eller andra ytor utomhus.
Detsamma gäller för lagerarrangemanget.
När välten och lagret behandlas som en komplett sammansättning kan miljöförhållanden beaktas tidigare i designprocessen.
Hur påverkar monteringsmetoden rullen?
En vält behöver en stabil förbindelse med den omgivande strukturen.
Monteringsmetoden avgör var välten sitter, hur den roterar och hur krafter överförs till ramen.
En smal konsol kan begränsa det tillgängliga utrymmet. Ett speciellt axelläge kan kräva ett visst lagerarrangemang. En vikfog kan också begränsa hur välten kan installeras.
Detta innebär att tillverkare bör se över monteringsstrukturen innan de bestämmer sig för en standardkomponent.
Användbar information kan vara:
- Monteringsplats
- Konsolstruktur
- Skaftläge
- Tillgängligt spelrum
- Kontaktyta
- Rörelseriktning
- Fällbar väg
Dessa detaljer kan hjälpa till att avgöra om en befintlig rulle passar mekanismen eller om en modifierad design bör övervägas.
Varför ska rullen och ramen utvecklas tillsammans?
Det är frestande att välja en rulle först och sedan arbeta med den omgivande strukturen.
Det tillvägagångssättet kan bli svårt när mekanismen är kompakt.
En förändring av ramen kan förändra vältens tillgängliga utrymme. Att flytta fästet kan påverka axelns position. Att ändra vikvinkeln kan föra rullen närmare en annan komponent.
Relationen fungerar i båda riktningarna.
En rulle kan påverka ramdesignen, medan ramen kan sätta begränsningar på rullen.
För OEM-utveckling är det ofta mer praktiskt att överväga dessa komponenter tillsammans från början.
Detta är särskilt användbart när produkten har en ovanlig vikstruktur eller begränsat installationsutrymme.
När är en anpassad roller värd att överväga?
En standardrulle kan vara lämplig när dess profil, lagerarrangemang och monteringsstruktur redan matchar applikationen.
Men vissa mekanismer erbjuder inte den flexibiliteten.
En skräddarsydd rulle kan övervägas när tillverkaren behöver gå runt:
- Begränsat installationsutrymme
- En ovanlig monteringsstruktur
- Ett specifikt axelarrangemang
- En speciell kontaktprofil
- Befintliga lagerkrav
- Fällfritt spelrum
- En icke-standardiserad guidestruktur
Anpassning innebär inte alltid att hela komponenten designas om.
Beroende på applikation kan utvecklingen fokusera på rullkroppen, monteringssektionen, lagerarrangemanget eller annan del av monteringen.
Det viktiga är att komponenten är utvecklad kring det faktiska mekaniska kravet.
Vilken information bör tillhandahållas för anpassad utveckling?
En tydlig beskrivning av applikationen kan göra kommunikationen mycket enklare.
Tillverkare kan tillhandahålla:
Produktritningar
Ritningar hjälper till att visa det tillgängliga installationsområdet och förhållandet mellan välten och omgivande komponenter.
Befintliga prover
Om en vält redan används kan ett provsändning göra det lättare att förstå dess struktur och installationsmetod.
Foton
Foton of the complete mechanism can show details that may not be obvious from a basic drawing.
Rörelseinformation
Leverantören bör förstå hur välten rör sig under normal drift och vikning.
Lagerkrav
Om ett visst lagerarrangemang redan finns bör detta tas med i diskussionen.
Miljöförhållanden
Information om utomhusexponering, damm, fukt och allmänna arbetsförhållanden kan också hjälpa till att vägleda komponentdesignen.
Ju mer komplett informationen är, desto mindre gissningar krävs under utvecklingen.
Varför är provtestning viktigt?
En rulle kan se lämplig ut på en ritning men beter sig annorlunda när den väl är installerad.
Själva monteringen introducerar faktorer som är svåra att bedöma utifrån enbart komponenten.
Rullen interagerar med:
- Bäring
- Skaft
- Fäste
- Ram
- Styryta
- Andra rörliga delar
Vikmekanismen lägger till en annan variabel eftersom den relativa positionen för dessa delar förändras under drift.
Provtester kan hjälpa till att identifiera problem som:
- Otillräckligt spelrum
- Oväntad kontakt
- Dålig uppställning
- Ojämn rörelse
- Överdrivet motstånd
- Inkompatibel montering
Att testa själva monteringen ger tillverkarna en möjlighet att göra justeringar innan de går in i större produktion.
Vad bör kontrolleras under testning?
Testet bör gå längre än att bara kontrollera om rullen roterar.
En praktisk genomgång kan innehålla flera steg.
Kontrollera normalpositionen
Se till att rullen är korrekt placerad och inriktad när vagnen är öppen.
Kontrollera vikningsrörelsen
Flytta ramen genom hela den vikbara banan och se efter störningar.
Kontrollera monteringsområdet
Leta efter rörelse mellan rullen, axeln, lagret och fästet.
Kontrollera olika ytor
Om produkten är avsedd för utomhusbruk kan testning på representativa ytor ge mer användbar information än testning endast på ett slätt verkstadsgolv.
Markera Upprepad rörelse
Upprepad öppning, stängning och rörelse kan avslöja problem som kanske inte dyker upp under ett kort första test.
Syftet med testningen är inte bara att bekräfta att välten fungerar. Det är för att bekräfta att hela monteringen fungerar som avsett.
Kan en rulle anpassas runt ett befintligt lager?
I vissa applikationer kan det befintliga lagerarrangemanget redan bestämmas av produktdesignen.
Det kan ställa specifika krav på rullkroppen.
Istället för att ändra hela monteringen kan välten potentiellt utvecklas kring den befintliga lager- och monteringskonstruktionen, beroende på de mekaniska kraven.
Denna typ av tillvägagångssätt kan vara användbart när en tillverkare redan har en etablerad ram- eller axeldesign men behöver en rulle med en annan yttre profil eller installationsarrangemang.
Genomförbarheten beror på den faktiska strukturen, så ritningar eller prover är användbara under den inledande diskussionen.
Vad är det som skiljer icke-standardiserad rullutveckling?
En standardkomponent är i allmänhet utformad kring vanliga applikationer.
En icke-standardkomponent utgår från kraven för en viss mekanism.
Det kan innebära mer kommunikation under utvecklingen eftersom tillverkaren behöver förstå:
- Hur komponenten är installerad
- Vad den kontaktar
- Hur den rör sig
- Vilket utrymme som finns
- Vilken lageranordning krävs
- Vilka miljöförhållanden det handlar om
Utvecklingsprocessen kan innefatta ritningsgranskning, provproduktion, testning och justeringar innan den slutliga komponenten bekräftas.
För tillverkare med en ovanlig vikstruktur kan detta ge mer flexibilitet än att försöka anpassa hela produkten kring en befintlig komponent.
Hur kan tillverkare förenkla rullutveckling?
Några enkla steg kan göra processen mer effektiv.
Börja med mekanismen.
Börja inte med frågan om vilken rulle som finns tillgänglig. Identifiera först vad rullen behöver göra.
Granska sedan installationsområdet, rörelsebanan, lagerarrangemanget och miljöförhållandena.
Efter det, avgör om en standardkomponent är lämplig.
Om det inte är det kan den information som redan samlats in användas som grund för en anpassad design.
En praktisk utvecklingssekvens är:
- Definiera vältens funktion.
- Granska hela mekanismen.
- Kontrollera monteringsområdet.
- Identifiera lager- och axelarrangemanget.
- Se över vikrörelsen.
- Tänk på arbetsmiljön.
- Utvärdera en standardkomponent.
- Utveckla en skräddarsydd design vid behov.
- Testa hela monteringen.
- Bekräfta den slutliga strukturen före produktion.
Detta håller utvecklingsprocessen fokuserad på den faktiska applikationen.
Arbeta med en lager- och rulltillverkare
För tillverkare som utvecklar hopfällbar utomhusutrustning kan komponentutveckling innebära mer än att välja en befintlig del från en katalog.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) specialiserar sig på miniatyr- och medelstora lager, icke-standardiserade lager, remskivor och anpassade lager- och rullrelaterade komponenter för olika mekaniska applikationer.
För en vikmekanism kan utvecklingsdiskussionen fokusera på förhållandet mellan rullen, lagret, axeln, monteringsstrukturen och omgivande ram. Ritningar, prover och applikationsinformation kan hjälpa till att fastställa vad komponenten behöver uppnå innan en design slutförs.
Detta tillvägagångssätt är särskilt relevant när mekanismen har begränsat utrymme eller inte matchar ett konventionellt komponentarrangemang.
En praktisk checklista för vikningsmekanismer
Innan tillverkare godkänner en rullmontering kan tillverkare granska följande:
- Vad är vältens faktiska funktion?
- Vilken yta eller komponent kommer den i kontakt med?
- Hur rör sig den under drift?
- Hur ändras dess position när ramen fälls ihop?
- Finns det tillräckligt med spelrum under hela rörelsen?
- Passar lagret den avsedda monteringen?
- Är axelarrangemanget lämpligt?
- Ger monteringsstrukturen tillräckligt stöd?
- Kommer välten att stöta på damm eller fukt utomhus?
- Har hela enheten testats?
- Skulle en anpassad komponent göra mekanismen lättare att utveckla?
Dessa frågor håller uppmärksamheten på det kompletta mekaniska systemet istället för en isolerad komponent.
Rullar kan vara små jämfört med ramen på en hopfällbar utomhusvagn, men deras funktion kan vara nära kopplad till hela mekanismens rörelse.
Rullprofilen avgör hur den kommer i kontakt med en yta. Lagret stödjer rotation. Axeln och fästet håller enheten på plats. Ramen styr hur komponenten rör sig, särskilt när vagnen är hopfälld.
Utomhusförhållanden lägger till en annan hänsyn.
För tillverkare är den användbara utgångspunkten därför själva mekanismen. När man väl förstår rörelsen, monteringsstrukturen, lagerarrangemanget, spelet och arbetsmiljön blir det mycket lättare att avgöra om en standardvält är lämplig eller om en specialkomponent ska utvecklas.
I applikationer där utrymmet är begränsat eller vikkonstruktionen är ovanlig, kan arbetet med en tillverkare som kan utveckla rull- och lagerkomponenter runt själva mekanismen göra designprocessen mer flexibel och lättare att testa.
