Lagerskivor spelar en avgörande roll i moderna mekaniska system genom att säkerställa smidig kraftöverföring, exakt rörelsekontroll och pålitlig lasthantering. Till skillnad från traditionella remskivor, som enbart förlitar sig på spårdesign, integrerar lagerskivor ett rullager i kärnan. Denna kombination minskar friktionen avsevärt, förbättrar rotationseffektiviteten och förlänger hela systemets livslängd.
I transportörsystem minimerar lagerskivor slitaget på remmar samtidigt som noggrann uppriktning bibehålls, vilket minskar stilleståndstid och energiförbrukning. I CNC-maskiner och automationsutrustning förbättrar de precisionen genom att tillhandahålla stabil linjär eller rotationsstyrning, vilket möjliggör konsekvent prestanda även under höghastighetsdrift eller kontinuerlig drift. I tunga industrier som gruvdrift, jordbruk och konstruktion förbättrar lagerskivor lastfördelningen, vilket säkerställer att maskiner kan arbeta under krävande förhållanden utan för tidigt fel.
Vikten av lagerskivor sträcker sig bortom teknisk prestanda; de påverkar också kostnadseffektiviteten och säkerheten. Genom att sänka friktionen och det mekaniska motståndet minskar de energiförbrukningen och värmegenereringen, vilket leder till lägre driftskostnader. Samtidigt minskar mjukare drift vibrationer och ljudnivåer, vilket inte bara skyddar utrustningen utan också skapar en säkrare och bekvämare arbetsmiljö.
Eftersom industrier i allt högre grad efterfrågar lösningar med hög prestanda och lågt underhåll, har lagerskivor blivit en grundläggande komponent i mekanisk design. De representerar balansen mellan teknisk precision, hållbarhet och energieffektivitet – egenskaper som är väsentliga i dagens konkurrenskraftiga industrilandskap.
Vad är en lagerremskiva?
En lagerremskiva är en specialiserad remskiva utrustad med ett inre rullager som gör att remskivan kan rotera med minimal friktion runt sin axel. Strukturellt består den av tre huvuddelar:
Pulley Groove – spåret eller kanalen (V-formad, U-formad, platt eller rund) som styr ett bälte, rep eller kabel.
Lagerkärna – vanligtvis ett spårkullager, nållager eller rullager som möjliggör jämn rotation med lågt motstånd.
Remskiva Material – Vanligtvis rostfritt stål, aluminium eller teknisk plast, valda utifrån belastningskrav, miljöförhållanden och kostnadsöverväganden.
Vilka är de olika typerna av lagerrullar?

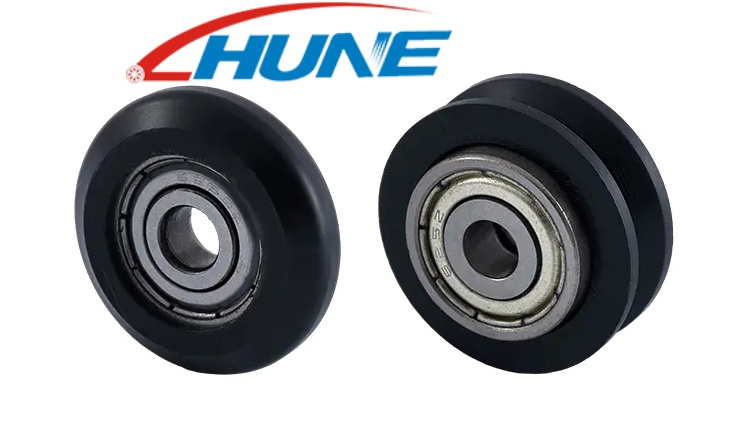

1. V-formad lagerremskiva
De V-formad lagerremskiva har ett spår med vinklade sidor, vanligtvis mellan 60° och 90°, som säkerställer att bälten eller kablar sitter säkert på plats. Denna design förbättrar inriktningen, minskar glidning och fördelar belastningen jämnt över remskivans yta. V-formade remskivor används ofta i transportörer, CNC-maskiner, hissar och träningsutrustning där exakt remstyrning är avgörande.

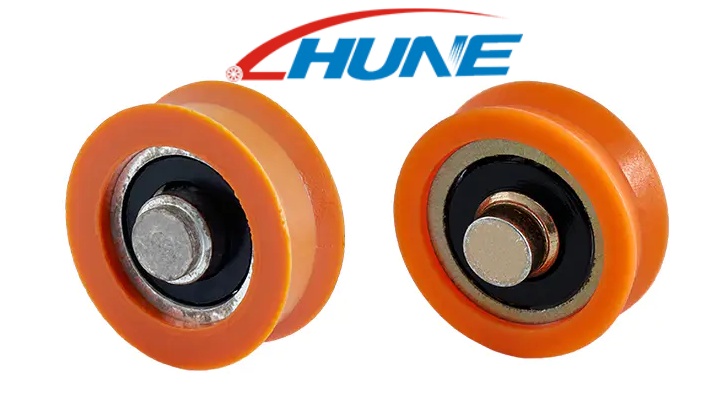

2. U-formad lagerremskiva
De U-formad remskiva har ett rundat spår som ger ett skonsamt stöd för rep, kablar eller bälten med runda sektioner. Dess design minimerar slitage och friktion och ger smidigare styrning än skarpare spår. U-formade remskivor är idealiska för stållinssystem, skjutdörrar, gardinskenor och andra applikationer som kräver stabil men ändå flexibel hantering.
3. Plattlagerremskiva
Platta remskivor består av en slät, oräfflade yta, vilket gör dem mångsidiga och enkla att tillverka. De är lämpliga för platta bälten eller tejper men ger mindre grepp jämfört med V- eller U-formade mönster. Platta remskivor används vanligtvis i lätta transportörer, textilmaskiner och små apparater där hög precision eller tung belastning inte krävs.
4. Rund lagerremskiva
De round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.
5. Anpassade och speciella lagerrullar
För applikationer med unika krav är anpassade lagerskivor utformade för att möta specifika belastningar, hastigheter eller miljöförhållanden. Tillverkare tillhandahåller OEM/ODM-lösningar som tillåter modifieringar av spårgeometri, lagertyp och materialval. Speciallagerremskivor är vanliga i höghastighetsrobotik, medicinsk precisionsutrustning, tunga industrimaskiner och utomhus eller tuffa miljöer. Innovationer inkluderar lätta kompositer, tätade eller skärmade lager, tystgående konstruktioner och miljövänliga material för att förbättra prestanda, hållbarhet och hållbarhet.
Hur jämförs olika typer av lagerrullar?
V-formad lagerremskiva
Designfunktioner
V-formade lagerskivor har ett vinklat spår, vanligtvis mellan 60° och 90°, utformat för att hålla remmarna stadigt på plats. Geometrin säkerställer stark kontakt med bältet, vilket minskar sidorörelser och glidning.
Fördelar
Utmärkt bältesuppriktning och grepp
Hög effektivitet vid kraftöverföring
Minskat slitage på bälten på grund av stabilt ingrepp
Lämplig för applikationer med hög hastighet och hög belastning
Begränsningar och tillämpningar
Kan utöva sidobelastning på bälten om de är felinriktade
Inte idealisk för mycket tjocka eller flexibla rep
Används vanligtvis i transportbandssystem, CNC-maskiner, hissar och träningsutrustning
U-formad lagerremskiva
Designfunktioner
De U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.
Fördelar
Stabil styrning för kablar och linor
Minskad friktion och deformation
Tyst drift lämplig för känsliga applikationer
Begränsningar och tillämpningar
Mindre lämplig för platta bälten eller mycket höghastighetsdrift
Används i stor utsträckning i linlyftsystem, skjutdörrar, gardinbanor och småskaliga transportörer
Plattlagerremskiva
Designfunktioner
Platta remskivor består av en slät yta utan spår, vilket ger en enkel och mångsidig lösning för platta remmar och tejper.
Fördelar
Mycket mångsidig och kompatibel med flera typer av bälten
Lätt att tillverka och underhålla
Lätt och kostnadseffektiv
Begränsningar och tillämpningar
Begränsat grepp, högre risk för glidning
Inte idealiskt för högt vridmoment eller precisionsdrivna system
Vanligt i lätta transportörer, textilmaskiner och hushållsapparater
Rund lagerremskiva
Designfunktioner
Runda remskivor har ett cirkulärt spår som är anpassat till diametern på runda remmar eller linor. Detta säkerställer konsekvent ingrepp och jämn rotation med lågt motstånd.
Fördelar
Smidig drift för lätt till medelstor belastning
Kompakt design lämplig för applikationer med begränsat utrymme
Minskat slitage på runda bälten
Begränsningar och tillämpningar
Inte idealisk för platta bälten eller tunga operationer
Används ofta i kontorsutrustning, kompakta transportörer och automationssystem
Speciallager och speciallager
Designfunktioner
Anpassade lagerremskivor är designade för att uppfylla specifika driftskrav, inklusive belastning, hastighet, miljö eller remtyp. OEM/ODM-tjänster tillåter tillverkare att tillhandahålla skräddarsydda lösningar.
Fördelar
Optimerad för specifika industriella behov
Kan integrera tätade eller skärmade lager för tuffa miljöer
Alternativ för lätta, tysta eller miljövänliga material
Applikationer och innovationer
Höghastighetsrobotik, medicinsk precisionsutrustning, tunga industrimaskiner
Utomhus eller dammiga miljöer med specialiserade skyddsbeläggningar
Hållbar design med återvinningsbara eller kompositmaterial
| Lagerremskiva typ | Designfunktioner | Fördelar | Begränsningar | Typiska applikationer |
|---|---|---|---|---|
| V-formad lagerremskiva | Vinklat spår (60°–90°) håller bälten säkert | Utmärkt bältesuppriktning och grepp; high power transmission efficiency; reduced belt wear; suitable for high-speed/high-load use | Kan utöva sidospänning om felinriktad; inte idealisk för mycket tjocka/flexibla rep | Transportörsystem, CNC-maskiner, hissar, träningsutrustning |
| U-formad lagerremskiva | Rundat spår rymmer rep, vajrar eller runda bälten | Stabil styrning för kablar; minskad friktion och deformation; tyst drift | Mindre lämplig för platta bälten eller mycket hög hastighet | Vajerlyftsystem, skjutdörrar, gardinbanor, små transportörer |
| Plattlagerremskiva | Slät, oräfflade yta för plana bälten eller tejper | Mycket mångsidig; lätt att tillverka och underhålla; lätt och kostnadseffektiv | Begränsat grepp; högre risk för glidning; inte idealisk för system med högt vridmoment/precision | Lätttransportörer, textilmaskiner, hushållsapparater |
| Rund lagerremskiva | Cirkulärt spår matchar den runda bältesdiametern | Jämn drift för lätt/medelstor belastning; kompakt design; minskat slitage på runda bälten | Inte idealisk för platta bälten eller tunga operationer | Kontorsutrustning, kompakta transportörer, automationssystem |
| Speciallager och speciallager | Skräddarsydd spårgeometri, lagertyp och material (OEM/ODM) | Optimerad för specifika industriella behov; sealed/shielded bearings for harsh environments; lightweight, silent, or eco-friendly options | Kräver anpassad design; högre kostnad | Höghastighetsrobotik, medicinsk precisionsutrustning, tunga maskiner, utomhus/dammiga miljöer |
Viktiga faktorer att tänka på när du väljer en lagerremskiva
Lastkapacitet
De bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.
Drifthastighet
Höghastighetsapplikationer kräver remskivor som bibehåller stabilitet samtidigt som värmeutveckling och friktion minimeras. Remskivans design, spårgeometri och lagertyp påverkar alla den maximala arbetshastigheten. Att välja en remskiva som är klassad för ditt systems hastighet säkerställer smidig och säker drift.
Buller- och vibrationskontroll
Överdrivet buller och vibrationer kan indikera felinriktning eller ineffektiv kraftöverföring. Lagerskivor med precisionskonstruerade spår och högkvalitativa lager minskar driftljud och vibrationer, vilket skapar en säkrare och bekvämare arbetsmiljö. Detta är särskilt viktigt för inomhusmaskiner, hushållsapparater och precisionsutrustning.
Hållbarhet och livslängd
Materialkvalitet, lagertyp och konstruktion påverkar alla en remskiss livslängd. Rostfritt stål, aluminiumlegeringar och armerad plast används ofta för att förbättra hållbarheten. Tätade eller skärmade lager kan också förlänga livslängden genom att förhindra kontaminering från damm, fukt eller skräp.
Miljöförhållanden (damm, vatten, temperatur)
De operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.
Balans mellan kostnad och prestanda
Medan högpresterande remskivor ofta kommer till en premie, är det viktigt att välja en remskiva som balanserar kostnad och funktionalitet. Överspecifikationer kan öka kostnaderna i onödan, medan underspecifikation riskerar frekvent underhåll och driftstopp. Utvärdera den totala ägandekostnaden, inklusive underhåll och utbyte, när du fattar ditt beslut.
Varför välja Hune Pulley?
Zhejiang Huaneng Micro Bearing Co., Ltd. specialiserar sig på produktion av högkvalitativa miniatyrlager, medelstora lager, icke-standardiserade kundanpassade lager och ett brett utbud av hårdvaruremskivor. Deras produktportfölj inkluderar formsprutningsremskivor, hängremskivor och andra specialiserade remskivor avsedda för olika industriella tillämpningar.
Hune Pulley-produkter används ofta i:
Hushållsapparater – säkerställer smidig drift och långsiktig tillförlitlighet i motorer, fläktar och hushållsapparater
Dörrar och fönster – ger tyst, stabil och effektiv rörelse för glid- och rullmekanismer
Mekanisk utrustning – stödjer industritransportörer, automationssystem och lätta maskiner
Varför Hune Pulley sticker ut:
Expertis inom skräddarsydda och icke-standardiserade remskivor skräddarsydda för specifika branschbehov
Engagemang för hållbara material och precisionslager för ökad livslängd
Global tillämpbarhet i olika industri-, kommersiella och bostadsmiljöer
OEM/ODM-funktioner för att stödja specialiserade och innovativa konstruktioner
Att välja Hune Pulley garanterar tillförlitlig prestanda, minskat underhåll och en långvarig lösning för ett brett utbud av industriella och hushållsapplikationer.
